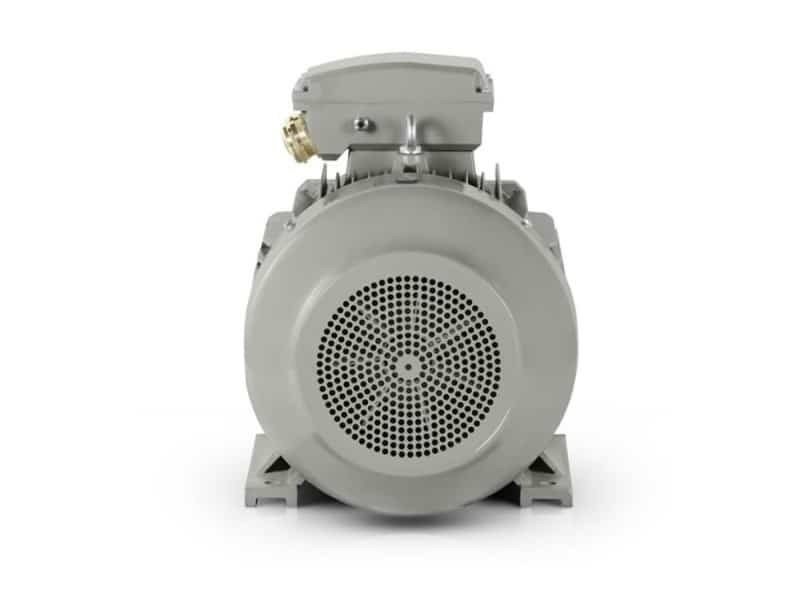

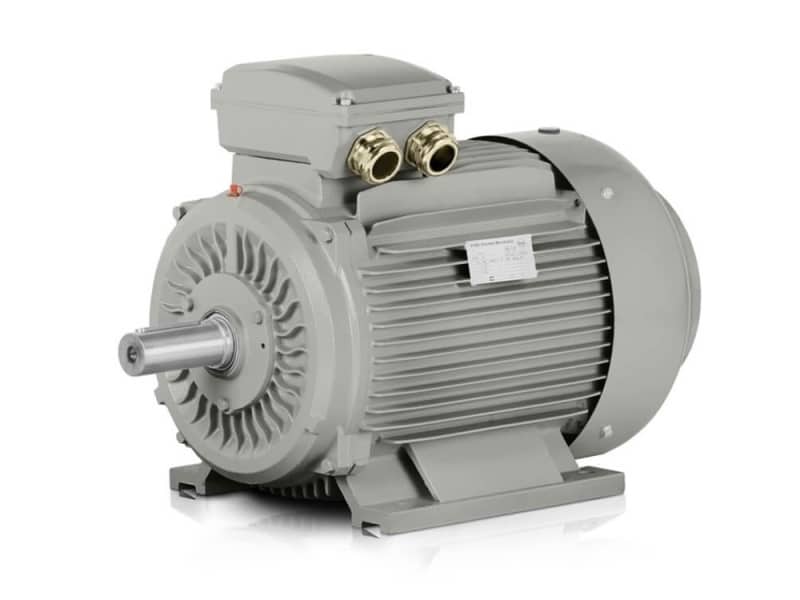

Typ elektromotoru: 3LC-225S-8, 18,5 kW
| Všeobecné dáta | |
| Typ | 3LC-225S-8 |
| Rám (mm) | 225 |
| Elektrické dáta | |
| Výkon (kW) | 18,5 |
| Menovitý prúd 400 V (A) | 39 |
| Menovitý prúd 690 V (A) | 22,61 |
| Rýchlosť (rpm) | 730 |
| Frekvencia (Hz) | 50 |
| Póly | 8 |
| Napätie (V) | 400/690 |
| Pripojenie | △/Y |
| Zvratový moment (maximálny moment) | 2 |
| Moment nakrátko | 1,9 |
| Prúd nakrátko | 6,6 |
| Zotrvačnosť rotora (kg/m2) | 0,5548 |
| Výkonnosť | |
| Efektívnosť (100%) | 90,1 |
| Účinník (100%) | 0,76 |
| Príslušenstvo | |
| 3 x PTC termistor | |
| Normy | |
| Štandard: špecifikácia | IEC60034-1 |
| Štandard: test | IEC60034-2 |
| Štandard: hluk | IEC60034-9 |
| Štandard: vibrácie | IEC60034-14 |
| Podmienky prostredia | |
| Teplota okolia (°C) | -20 až +40 (-30, +50, +60 voliteľné) |
| Inštalačná nadmorská výška | do 1000 m |
| Mechanické dáta | |
| Zvýšenie teploty (oteplenie) | B |
| Inštalácia | IM B (Na vyžiadanie) |
| Zaťaženie | S1 (S2, S3, S4 – S9 voliteľné) |
| Trieda ochrany | IP55 |
| Izolačná trieda | F |
| Typ chladenia | IC411 |
| Hmotnosť balenia(kg) | 345 |
| Rozmery balenia (mm) | 920*550*700 |
| Vibrácie (mm/s) | 2.8 |
| Stupeň vibrácií | Trieda A |
| Smer rotácie | Oba |
| Štartovanie | DOL, VFD alebo softštartér |
| Typ zataženia | Parabolická alebo lineárna krivka |
| Káblové priechodky | 2-M50X1.5 |
| Vyváženie | s polovičným perom |
| Dáta o ložiskách | |
| Ložiská DE/NDE | 6313-C3/6313-C3 |
| Mazivo | Lithiový základ č.2 (teplotná trieda) |
Dlhý popis produktu
3LC-225S-8 prináša rozumný pomer medzi obstarávacou cenou a úsporou energie, ktorý ocení každá prevádzka sledujúca dlhodobé náklady. Tento 8-pólový elektromotor s výkonom 18,5 kW je vhodný tam, kde má pohon pracovať plynulo, s dostatočnou rezervou a bez zbytočných výkyvov v každodennej prevádzke. V ľahkom a strednom priemysle, pri OEM strojoch aj v menších technologických celkoch sa tak stáva praktickým základom pohonnej techniky, ktorý pomáha udržať prevádzku stabilnú a energeticky rozumnú.
Trieda efektivity IE3 znižuje spotrebu v bežnej prevádzke
Hlavnou prednosťou tohto prevedenia je Trieda efektivity IE3, ktorá podporuje nižšiu spotrebu pri dlhodobom zaťažení. V praxi to znamená, že elektrický motor vie pracovať úsporne aj v režimoch, kde sú hodiny prevádzky rozhodujúcim faktorom pre celkové náklady. Super vysoká účinnosť sa prejaví najmä v aplikáciách s pravidelným a opakovaným chodom, kde aj drobné rozdiely v stratách dokážu počas roka citeľne ovplyvniť rozpočet údržby aj energetiky.
Pre konštruktérov strojov je dôležité, že takýto asynchrónny elektromotor sa dá zaradiť do nových aj modernizovaných zostáv bez zbytočného komplikovania návrhu. Menovité otáčky 730 otáčok/min podporujú prácu s vyšším momentom pri nižšej rýchlosti, čo sa hodí pre miešadlá, dopravníky alebo lisovacie mechanizmy. Vďaka tomu sa pohon správa predvídateľne aj pri rozbehu, kde je potrebné držať proces pod kontrolou.
Silná liatinová kostra pre náročné montážne podmienky
Mechanická odolnosť je ďalším dôvodom, prečo tento model zapadá do priemyselných zostáv s vyšším nárokovaním na tuhosť. Silná liatinová kostra s vystuženými ložiskovými štítmi z liatiny a vystuženými liatinovými pätkami lepšie znáša vibrácie, montážne pnutie aj dlhodobé zaťaženie v strojárskej praxi. Takéto riešenie pomáha udržať presnosť uloženia a zároveň prispieva k stabilnej prevádzke v aplikáciách, kde sa od elektrického motoru očakáva viac než len samotné otáčanie hriadeľa.
Vysokú mieru spoľahlivosti podporujú aj ložiská 6313-C3 na strane DE aj NDE, ktoré sú zvolené s ohľadom na dlhší servisný interval a bežné prevádzkové zaťaženie. Káblové priechodky 2-M50X1.5 uľahčujú napojenie v rozvádzačoch a strojoch, kde je potrebné viesť kabeláž prehľadne a s dostatočnou rezervou pri montáži. Výrobca pritom stavia na rokoch skúseností v segmente priemyselných pohonov, čo je cítiť v detailoch spracovania aj v praktickom riešení celej konštrukcie.
Rozbeh a záťaž pod kontrolou v bežných prevádzkach
Pri návrhu pohonu rozhoduje nielen menovitý výkon, ale aj správanie motora pri rozbehu a pri prechode do stabilného chodu. Pomer rozbehového momentu 1,9 a pomer zvratového momentu 2 podporujú použitie v zariadeniach, kde sa pracuje s meniacou sa záťažou alebo s častým spúšťaním. Pomer rozbehového prúdu 6,6 pritom pomáha pri dimenzovaní elektrickej časti zostavy a pri voľbe istiacich prvkov v celom stroji.
Menovitý prúd pri zapojení △ 400V 39 A a pri zapojení Y 690V 22,61 A umožňuje navrhnúť pohon podľa konkrétneho rozvodného systému. Účinník 0,76 a efektivita 90,1 % dopĺňajú obraz motora, ktorý je pripravený na bežnú výrobnú prax bez zbytočných kompromisov pri návrhu inštalácie. Hlučnosť 73 dB(A) zároveň pomáha udržať pracovné prostredie na prijateľnej úrovni v technologických celkoch, kde sa súčasne rieši výkon, priestor aj obsluha.
Praktické rozmery pre strojársku integráciu
Rozmery balenia 920*550*700 mm a hmotnosť balenia 345 kg uľahčujú plánovanie manipulácie pri príjme, montáži aj skladovaní komponentu. Zotrvačnosť rotora 0,555 kg/m² pomáha pri návrhu rozbehového režimu a pri práci s reguláciou, kde treba počítať s dynamikou celého sústrojia. Vďaka týmto vlastnostiam sa motor dobre hodí do strojov, kde je dôležitý presný návrh pohonnej zostavy a spoľahlivá prevádzka v dlhých cykloch.
Typické aplikácie v ľahkom a strednom priemysle
V praxi sa tento model uplatní v týchto konkrétnych aplikáciách:
- pásový dopravník v baliacej linke
- šnekový dopravník pre sypké materiály
- miešadlo pre potravinárske suroviny
- miešadlo pre chemické zmesi
- drvič plastového odpadu
- granulátor v spracovaní plastov
- ventilátor technologického odsávania
- čerpadlo pre procesnú vodu
- kompresor v menšej výrobnej stanici
- prevodový pohon miešacieho bubna
- navíjací mechanizmus textilnej linky
- lisovací mechanizmus v pomocnej výrobe
- dopravná sekcia v plniacej linke
Tento 8-pólový elektromotor je navrhnutý pre prevádzky, kde sa vyžaduje rovnomerný chod, jednoduchá integrácia a rozumné prevádzkové náklady. Ak potrebujete riešenie pre nový stroj alebo náhradu v existujúcej zostave, využite ponuku a zvoľte pohon, ktorý podporí úspornú a stabilnú prevádzku s triedou efektivity IE3.
