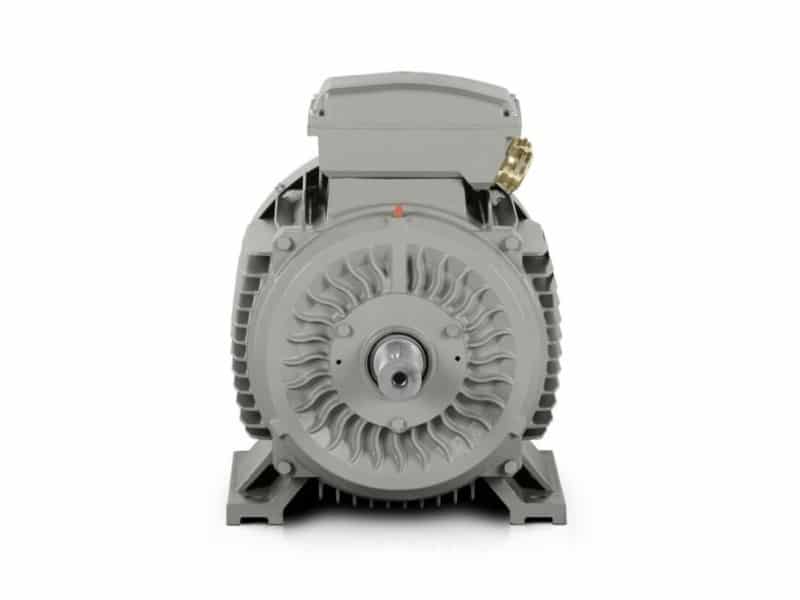

Elektromotor 22 kW, 985 ot./min, 400/690 V, 3LC-200L2-6

Dlhý popis produktu

V dopravníkoch, miešadlách, čerpadlových staniciach aj v menších technologických celkoch rozhoduje o plynulosti výroby elektromotor 1000 otáčok, ktorý zvládne dlhú prevádzku bez zbytočných prestojov. Model 3LC-200L2-6 prináša výkon 22 kW, praktickú hodnotu pre ľahký a stredný priemysel a zároveň priestor pre úspora vďaka efektívnej prevádzke, ktorú ocení každý technik pri návrhu aj údržbe pohonu.

Silná liatinová kostra dáva tomuto prevedeniu istotu pri montáži do strojov, kde sa prenášajú vibrácie, rázové zaťaženia a časté štarty. Vystužené ložiskové štíty z liatiny a vystužené liatinové pätky pomáhajú držať geometriu motora aj v podmienkach, kde sa od elektrického motora očakáva spoľahlivý beh počas celej zmeny. Takéto riešenie je praktické najmä tam, kde sa motor nachádza v tesnom priestore stroja a musí zniesť opakované mechanické namáhanie.

Elektromotor 1000 otáčok pre plynulý chod výrobných liniek

Menovité otáčky 985 otáčok/min poskytujú režim, ktorý je vhodný pre aplikácie s požiadavkou na vyrovnaný rozbeh a stabilný prevádzkový takt. V praxi to znamená menej prudkých zmien zaťaženia na prevodovke, spojke alebo remenicovom prenose. Pre OEM výrobcov strojov je to výhoda pri navrhovaní kompaktných pohonov, kde sa počíta s opakovanou záťažou a jednoduchou integráciou do zostavy.

• Podávače materiálu v baliacich linkách.
• Pohon pásových dopravníkov vo výrobe potravín.
• Miešadlá pre chemické dávkovacie nádrže.
• Horizontálne čerpadlá v technologických celkoch.
• Ventilačné jednotky pre priemyselné haly.

Elektromotor 400 V pre bežné napájanie strojov

Pre siete 400 V je tento elektromotor 400 V navrhnutý tak, aby v bežnej priemyselnej praxi poskytol konzistentný štart aj pri vyššom zaťažení. Menovitý prúd △ 400V 42,5 A a menovitý prúd Y 690V 24,64 A pomáhajú pri návrhu istenia a pri prispôsobení motora konkrétnej rozvodnej sústave. V kombinácii s rozbehovým prúdom 7,4 a rozbehovým momentom 2 sa motor hodí pre zariadenia, ktoré potrebujú istý nábeh bez zbytočného zaťažovania siete.

Účinník 0,81 a efektivita 92,2 % podporujú hospodárnejšiu prevádzku najmä pri dlhých pracovných cykloch. Trieda efektivity IE3 sa v takomto nasadení prejaví tam, kde sú elektromotory spustené denne a kde každé zníženie strát znamená citeľnú úsporu energie. Overený výrobca a distribútor VYBO Electric zabezpečuje, že tento typ riešenia zapadá do požiadaviek prevádzok, ktoré potrebujú dostupný a servisne uchopiteľný pohon.

Silná liatinová kostra pre dlhú životnosť v priemysle

Pri strojnom vybavení rozhoduje aj odolnosť voči vibráciám, presnosť uloženia a schopnosť udržať stabilitu pri dlhom chode. Liatinové vyhotovenie kostry pomáha motoru odolávať deformáciám a chráni ložiskové uloženie pri náročnej montáži. Hlučnosť 73 dB(A) je pre priemyselné prostredie prijateľná a zotrvačnosť rotora 0,421 kg/m² podporuje predvídateľné dynamické správanie pri rozbehu aj pri dobehu.

• Lisovacie linky pre kovové polotovary.
• Drviče drobného recyklovaného materiálu.
• Extrudéry pre plastové granule.
• Špirálové dopravníky v skladoch sypkých látok.
• Kompresorové stanice menšieho rozsahu.
• Odvodňovacie čerpadlá v úpravniach vody.

IE3 účinnosť pre nižšie straty pri dennej prevádzke

Trieda efektivity IE3 je vhodná pre prevádzky, ktoré chcú udržať spotrebu pod kontrolou bez kompromisov v výkone pohonu. V spojení s výkonom 22 kW sa tento režim osvedčí v strojoch, ktoré bežia dlhé hodiny a potrebujú rozumne hospodáriť s energiou. Pre údržbu je dôležité aj ložiskové uloženie 6312-C3 na strane DE aj NDE, ktoré podporuje spoľahlivý chod v podmienkach s vyšším tepelným aj mechanickým namáhaním.

Rozmery balenia 862*492*656 mm a hmotnosť balenia 272 kg uľahčujú plánovanie dopravy, skladu aj montáže na pracovisku. Káblové priechodky 2-M50X1.5 dávajú priestor pre praktické zapojenie do výrobných zostáv a osová výška 200 mm uľahčuje nahradenie staršieho pohonu v existujúcich konštrukciách. Tento elektromotor 1000 otáčok tak prináša kombináciu použiteľnosti, odolnosti a energetickej rozvahy pre každodennú priemyselnú prax.

11 aplikácií pre OEM stroje a menšie technologické celky

Model 3LC-200L2-6 sa hodí do dopravníkových systémov, miešacích zariadení, čerpadlových zostáv aj do menších liniek, kde je dôležitá jednoduchá servisovateľnosť a predvídateľné správanie pohonu. Pri návrhu OEM strojov pomáha aj rozbehový moment 2, zvratový moment 2,1 a prúdový pomer 7,4, pretože konštruktér vie lepšie nastaviť prevod, istenie aj spôsob spúšťania. V praxi sa motor uplatní v týchto konkrétnych aplikáciách:

• Pásový dopravník s regulovaným nábehom.
• Šnekový dopravník pre obilniny.
• Priemyselné miešadlo v dávkovacej stanici.
• Odstredivé čerpadlo pre chladiaci okruh.
• Ventilátor technologickej vzduchotechniky.
• Lisovací agregát pre menšiu výrobnú linku.
• Granulátor plastového odpadu.
• Briketovací lis pre drevný odpad.
• Spádový dopravník v baliacej technike.
• Upravovacia stanica vody pre výrobný závod.
• Stroj na miešanie suchých zmesí.

Kontaktujte nás pre návrh dodávky a vhodnú konfiguráciu pre vašu prevádzku.
