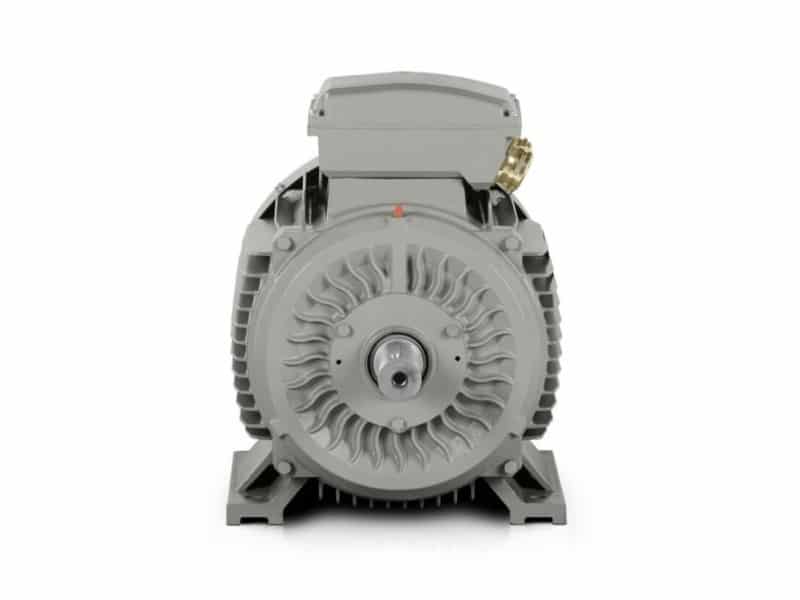

Typ elektromotoru: 3LC-200L-4, 30 kW
| Všeobecné dáta | |
| Typ | 3LC-200L-4 |
| Rám (mm) | 200 |
| Elektrické dáta | |
| Výkon (kW) | 30 |
| Menovitý prúd 400 V (A) | 53,8 |
| Menovitý prúd 690 V (A) | 31,19 |
| Rýchlosť (rpm) | 1480 |
| Frekvencia (Hz) | 50 |
| Póly | 4 |
| Napätie (V) | 400/690 |
| Pripojenie | △/Y |
| Zvratový moment (maximálny moment) | 2,3 |
| Moment nakrátko | 2 |
| Prúd nakrátko | 7,8 |
| Zotrvačnosť rotora (kg/m2) | 0,3147 |
| Výkonnosť | |
| Efektívnosť (100%) | 93,6 |
| Účinník (100%) | 0,86 |
| Príslušenstvo | |
| 3 x PTC termistor | |
| Normy | |
| Štandard: špecifikácia | IEC60034-1 |
| Štandard: test | IEC60034-2 |
| Štandard: hluk | IEC60034-9 |
| Štandard: vibrácie | IEC60034-14 |
| Podmienky prostredia | |
| Teplota okolia (°C) | -20 až +40 (-30, +50, +60 voliteľné) |
| Inštalačná nadmorská výška | do 1000 m |
| Mechanické dáta | |
| Zvýšenie teploty (oteplenie) | B |
| Inštalácia | IM B (Na vyžiadanie) |
| Zaťaženie | S1 (S2, S3, S4 – S9 voliteľné) |
| Trieda ochrany | IP55 |
| Izolačná trieda | F |
| Typ chladenia | IC411 |
| Hmotnosť balenia(kg) | 279 |
| Rozmery balenia (mm) | 862*492*656 |
| Vibrácie (mm/s) | 2.8 |
| Stupeň vibrácií | Trieda A |
| Smer rotácie | Oba |
| Štartovanie | DOL, VFD alebo softštartér |
| Typ zataženia | Parabolická alebo lineárna krivka |
| Káblové priechodky | 2-M50X1.5 |
| Vyváženie | s polovičným perom |
| Dáta o ložiskách | |
| Ložiská DE/NDE | 6312-C3/6312-C3 |
| Mazivo | Lithiový základ č.2 (teplotná trieda) |
Dlhý popis produktu
V dopravníkoch, čerpadlových staniciach a miešacích technológiách rozhoduje plynulosť chodu, dostupnosť náhradného dielu a odolnosť pri dlhšej záťaži. Elektromotor 1500 otáčok v prevedení 3LC-200L-4 prináša úsporu energie aj hodnotu, ktorú ocení ľahký a stredný priemysel pri každodennej prevádzke OEM zostáv a menších technologických celkov.
Pre toto nasadenie je dôležitý najmä robustný základ. Silná liatinová kostra zvyšuje stabilitu zostavy, obmedzuje vibrácie a pomáha udržať presné uloženie rotora aj pri dlhodobom zaťažení. V praxi to znamená istejší chod na rámových aplikáciách, menšie namáhanie spojok a dlhšiu životnosť prevodových väzieb.
Trieda efektivity IE3 podporuje nižšiu spotrebu pri bežnej prevádzke a dáva zmysel všade tam, kde motor beží mnoho hodín denne. V kombinácii s 30 kW výkonom a otáčkami 1480 otáčok/min ide o riešenie pre technológie, ktoré potrebujú vyvážiť výkon, spotrebu a prevádzkovú disciplínu.
Elektromotor 1500 otáčok pre stabilný chod výrobných liniek
Menovitá rýchlosť 1480 otáčok/min poskytuje vhodný základ pre pohony, ktoré musia pracovať bez výkyvov a bez zbytočného prehrievania. Elektromotor 400 V je v tomto segmente praktickou voľbou pre štandardné priemyselné zapojenie, pričom verzia 400/690 V uľahčuje návrh rozvádzačov aj spúšťacích obvodov.
- Pásový dopravník pre triedenie balíkov v logistickej hale.
- Šnekový dopravník pre sypké zmesi v spracovaní obilnín.
- Odstredivé čerpadlo v cirkulačnej vode technologickej linky.
- Miešadlo v nádrži na chemické dávkovanie.
- Granulátor v linke na spracovanie plastového regranulátu.
Liatinové vyhotovenie pre spoľahlivé uloženie a menej prestojov
Vystužené ložiskové štíty z liatiny a vystužené liatinové pätky podporujú presné uloženie motora v konštrukcii stroja. Takéto riešenie pomáha pri zariadeniach, kde sa prenáša torzné zaťaženie alebo kde sa vyžaduje stabilita pri častých štartoch.
Ložisko DE 6312-C3 a ložisko NDE 6312-C3 sú vhodné pre priemyselné nasadenie s dôrazom na dlhšiu prevádzkovú istotu. Zotrvačnosť rotora 0,315 kg/m² zároveň pomáha pri vyrovnanom rozbehu pohonu v technologických celkoch.
IE3 účinnosť pre nižšie prevádzkové náklady
Pri dlhých prevádzkových cykloch rozhoduje každý watt, ktorý sa nepremení na zbytočné straty. Trieda efektivity IE3 prináša energetickú efektívnosť, ktorá sa prejaví najmä v podnikoch so stabilným zaťažením a opakovaným denným režimom.
Účinník 0,86 a efektivita 93,6 % podporujú rozumné dimenzovanie pohonu bez toho, aby bolo potrebné nadimenzovať technológiu len pre rezervu. Pre prevádzky, ktoré sledujú spotrebu aj servisné intervaly, je to dôležitý argument pri výbere elektrického motora do dlhodobej prevádzky.
Pripravený na montáž do OEM zariadení
Model 3LC-200L-4 sa dobre hodí do OEM strojov, kde rozhoduje opakovateľnosť, montážna disciplína a kompatibilita s konštrukčným priestorom. Rozmery balenia 862*492*656 mm a hmotnosť balenia 279 kg sú užitočné aj pri plánovaní expedície a manipulácie v dielni.
Káblové priechodky 2-M50X1.5 zjednodušujú káblovanie pri bežných priemyselných zapojeniach a hlučnosť 76 dB(A) pomáha udržať prijateľné podmienky v technických miestnostiach a strojovniach. Ako trojfázové elektromotory sa tieto jednotky osvedčujú najmä tam, kde sa vyžaduje plynulý prenos výkonu a jednoduchá integrácia do existujúcich systémov.
Model 3LC PRO od overeného výrobcu a distribútora VYBO Electric
V sortimente overeného výrobcu a distribútora VYBO Electric predstavuje tento model riešenie pre prevádzky, ktoré potrebujú spoľahlivý motor s praktickým servisným zázemím a jasnou dostupnosťou pre opakované nasadenie. 3LC PRO je vhodný pre technológie, kde sa oceňuje dlhodobá konzistentnosť parametrov a zmysluplná prevádzková ekonomika.
Ak potrebujete motorizáciu pre čerpadlové agregáty, dopravníky, miešacie linky alebo vlastné OEM zostavy, kontaktujte nás.
