Typ elektromotoru: 3LC-180M-2, 22 kW
| Všeobecné dáta | |
| Typ | 3LC-180M-2 |
| Rám (mm) | 180 |
| Elektrické dáta | |
| Výkon (kW) | 22 |
| Menovitý prúd 400 V (A) | 38,5 |
| Menovitý prúd 690 V (A) | 22,32 |
| Rýchlosť (rpm) | 2960 |
| Frekvencia (Hz) | 50 |
| Póly | 2 |
| Napätie (V) | 400/690 |
| Pripojenie | △/Y |
| Zvratový moment (maximálny moment) | 2,3 |
| Moment nakrátko | 2 |
| Prúd nakrátko | 8,2 |
| Zotrvačnosť rotora (kg/m2) | 0,0892 |
| Výkonnosť | |
| Efektívnosť (100%) | 92,7 |
| Účinník (100%) | 0,89 |
| Príslušenstvo | |
| 3 x PTC termistor | |
| Normy | |
| Štandard: špecifikácia | IEC60034-1 |
| Štandard: test | IEC60034-2 |
| Štandard: hluk | IEC60034-9 |
| Štandard: vibrácie | IEC60034-14 |
| Podmienky prostredia | |
| Teplota okolia (°C) | -20 až +40 (-30, +50, +60 voliteľné) |
| Inštalačná nadmorská výška | do 1000 m |
| Mechanické dáta | |
| Zvýšenie teploty (oteplenie) | B |
| Inštalácia | IM B (Na vyžiadanie) |
| Zaťaženie | S1 (S2, S3, S4 – S9 voliteľné) |
| Trieda ochrany | IP55 |
| Izolačná trieda | F |
| Typ chladenia | IC411 |
| Hmotnosť balenia(kg) | 184 |
| Rozmery balenia (mm) | 802*447*576 |
| Vibrácie (mm/s) | 2.8 |
| Stupeň vibrácií | Trieda A |
| Smer rotácie | Oba |
| Štartovanie | DOL, VFD alebo softštartér |
| Typ zataženia | Parabolická alebo lineárna krivka |
| Káblové priechodky | 2-M40X1.5 |
| Vyváženie | s polovičným perom |
| Dáta o ložiskách | |
| Ložiská DE/NDE | 6311-C3/6311-C3 |
| Mazivo | Lithiový základ č.2 (teplotná trieda) |
Dlhý popis produktu
Konštrukcia trojfázového elektromotora 3LC-180M-2 je navrhnutá tak, aby v ľahkom a strednom priemysle priniesla efektivitu a hodnotu modelu 3LC-180M-2 do každodennej prevádzky. Tento elektromotor 3000 ot./min s výkonom 22 kW a menovitými otáčkami 2960 otáčok/min dobre zapadá do pohonov, kde sa sleduje plynulý štart, stabilný chod a rozumné zaťaženie siete pri dlhých zmenách.
Elektromotor 3000 ot./min pre plynulý chod výrobných liniek
Trieda efektivity IE3 podporuje nižšiu spotrebu pri bežnej záťaži, čo ocení prevádzka, ktorá pracuje v opakovaných cykloch a nechce zbytočne zvyšovať energetické náklady. Účinník 0,89 pomáha udržať pohon v rozumnej elektrickej rovnováhe aj pri napájaní z frekvenčne alebo sieťovo riadených zostáv. Priemyselná automatizácia si pritom vyžaduje predvídateľnú odozvu a práve tá je pri tomto riešení praktická.
Pre integrátorov a výrobcov OEM strojov je dôležitá aj kompatibilita s bežnou sieťou elektromotor 400 V, kde menovitý prúd △ 400V dosahuje 38,5 A. Pri zapojení Y 690V je menovitý prúd 22,32 A, čo uľahčuje návrh v aplikáciách s rôznymi schémami napájania. LRT/RLT 2 a BDT/RLT 2,3 dávajú konštruktérovi oporu pri posudzovaní rozbehu aj zvratu v prevádzkach s vyššou zotrvačnosťou sústavy.

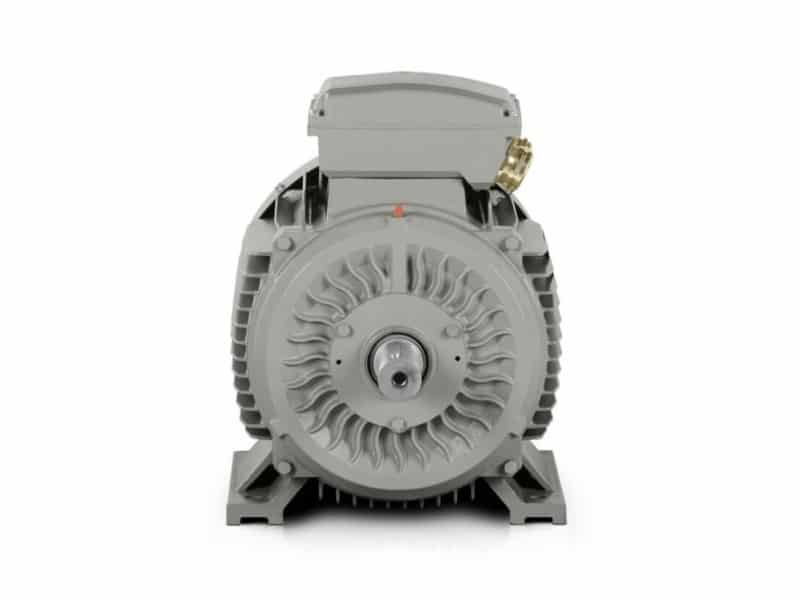

Silná liatinová kostra pre menšie technologické celky
Silná liatinová kostra s vystuženými ložiskovými štítmi z liatiny a vystuženými liatinovými pätkami pomáha tlmiť zaťaženie, ktoré vzniká pri častých štartoch, vibráciách a dlhšej prevádzke na výrobnej linke. Hmotnosť balenia 184 kg a zotrvačnosť rotora 0,089 kg/m² sú hodnoty, ktoré v praxi podporujú stabilnejší chod v strojoch, kde sa rieši presnosť prenosu výkonu.
ISO certifikáty sú pre mnohé nákupné a technické oddelenia súčasťou štandardného preverenia dodávky, najmä ak motor smeruje do linky, kde sa spája bezpečnosť, opakovateľnosť a servisná čitateľnosť. Hlučnosť 83 dB(A) zostáva v pásme, s ktorým sa dá pracovať v priemyselnom priestore bez zbytočného komplikovania akustického návrhu haly.
Rozmery a ložiská pre montáž bez zdržania
V obmedzených skriniach strojov a kompaktných zostavách je dôležitá aj montážna disciplína. Rozmery balenia 802*447*576 mm uľahčujú logistiku a skladovanie, kým káblové priechodky 2-M40X1.5 podporujú praktické vedenie prívodov v stiesnenom priestore. Ložisko DE 6311-C3 aj ložisko NDE 6311-C3 sú zvolené s ohľadom na dlhšiu službu pri stabilnej axiálnej aj radiálnej záťaži.
8 aplikácií pre výrobné a technologické nasadenie
V praxi sa trojfázový elektromotor uplatní najmä v týchto zostavách:
- pohony pásových dopravníkov v baliacich linkách,
- miešadlá pre chemické a potravinárske dávkovacie systémy,
- čerpadlá technologickej vody v úpravniach,
- ventilátory a odsávacie jednotky v lakovniach,
- kompresorové agregáty v menších dielenských rozvodoch vzduchu,
- drviče a podávače v recyklačných linkách,
- navíjacie a odvíjacie stojany v spracovaní materiálu,
- brúsne a rezacie agregáty v OEM strojoch.
Prevádzkový výkon pre každodennú záťaž
Takto riešený elektromotor 3000 ot./min dáva zmysel tam, kde sa spája požiadavka na svižný chod, opakovateľný rozbeh a dlhšiu životnosť v nasadení. Ak potrebujete motor pre montážnu linku, strojné zariadenie alebo menší technologický celok, objednajte si 3LC-180M-2 včas, aby ste skrátili odstávku a zachovali plynulosť výroby.
