Typ elektromotoru: 3LC-180L-6, 15 kW
| Všeobecné dáta | |
| Typ | 3LC-180L-6 |
| Rám (mm) | 180 |
| Elektrické dáta | |
| Výkon (kW) | 15 |
| Menovitý prúd 400 V (A) | 29,3 |
| Menovitý prúd 690 V (A) | 16,99 |
| Rýchlosť (rpm) | 980 |
| Frekvencia (Hz) | 50 |
| Póly | 6 |
| Napätie (V) | 400/690 |
| Pripojenie | △/Y |
| Zvratový moment (maximálny moment) | 2,1 |
| Moment nakrátko | 2 |
| Prúd nakrátko | 7,3 |
| Zotrvačnosť rotora (kg/m2) | 0,25043 |
| Výkonnosť | |
| Efektívnosť (100%) | 91,2 |
| Účinník (100%) | 0,81 |
| Príslušenstvo | |
| 3 x PTC termistor | |
| Normy | |
| Štandard: špecifikácia | IEC60034-1 |
| Štandard: test | IEC60034-2 |
| Štandard: hluk | IEC60034-9 |
| Štandard: vibrácie | IEC60034-14 |
| Podmienky prostredia | |
| Teplota okolia (°C) | -20 až +40 (-30, +50, +60 voliteľné) |
| Inštalačná nadmorská výška | do 1000 m |
| Mechanické dáta | |
| Zvýšenie teploty (oteplenie) | B |
| Inštalácia | IM B (Na vyžiadanie) |
| Zaťaženie | S1 (S2, S3, S4 – S9 voliteľné) |
| Trieda ochrany | IP55 |
| Izolačná trieda | F |
| Typ chladenia | IC411 |
| Hmotnosť balenia(kg) | 211 |
| Rozmery balenia (mm) | 872*447*576 |
| Vibrácie (mm/s) | 2.8 |
| Stupeň vibrácií | Trieda A |
| Smer rotácie | Oba |
| Štartovanie | DOL, VFD alebo softštartér |
| Typ zataženia | Parabolická alebo lineárna krivka |
| Káblové priechodky | 2-M40X1.5 |
| Vyváženie | s polovičným perom |
| Dáta o ložiskách | |
| Ložiská DE/NDE | 6311-C3/6311-C3 |
| Mazivo | Lithiový základ č.2 (teplotná trieda) |
Dlhý popis produktu

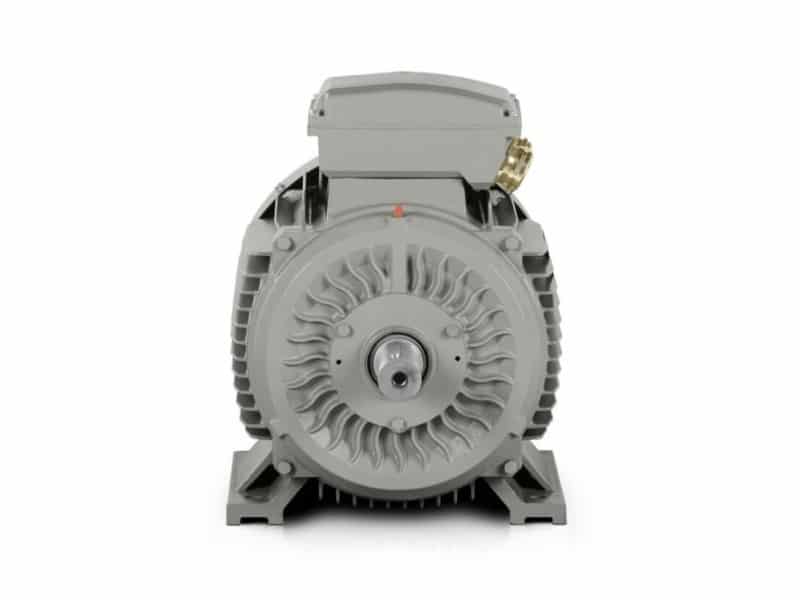

Silná liatinová kostra dáva tomuto pohonu pevný základ pre dlhodobú prevádzku v ľahkom aj strednom priemysle. Model 3LC-180L-6 prináša ideálny pomer medzi obstarávacou cenou a úsporou energie, pričom ako šesťpólový elektromotor s výkonom 15 kW dobre zapadá do aplikácií, kde je dôležitý stabilný záber, rozumné otáčky a nízke nároky na údržbu.
Konštrukcia s liatinovými pätkami a vystuženými ložiskovými štítmi zvyšuje odolnosť pri trvalej záťaži, vibráciách a častých štartoch. Tento elektromotor IE3 je navrhnutý tak, aby v bežnej výrobnej praxi znižoval energetické straty a zároveň si držal konzistentný chod v strojoch, ktoré pracujú v dlhých prevádzkových cykloch. Tisícky inštalácií v priemysle potvrdzujú, že ide o riešenie vhodné pre opakovanú integráciu do OEM zostáv aj modernizácií existujúcich liniek.
Vďaka menovitým otáčkam 980 otáčok/min sa motor uplatní tam, kde je potrebný vyrovnaný prenos krútiaceho momentu bez zbytočne agresívneho rozbehu. Trojfázový elektromotor pracuje s napájaním 400/690 V, čo uľahčuje návrh rozvádzača a zapojenia v priemyselných celkoch. Trieda efektivity IE3 zároveň podporuje energetickú efektívnosť pri dlhodobom zaťažení, čo oceníte najmä pri nepretržitej prevádzke.
Šesťpólový elektromotor pre prevádzku s vyrovnaným chodom
Pre aplikácie s potrebou plynulého rozbehu a stabilných otáčok je tento pohon vhodný do:
- šnekových dopravníkov v baliacich linkách,
- pásových dopravníkov v montážnych halách,
- miešadiel v chemickej výrobe,
- čerpacích agregátov pre technologickú vodu,
- ventilátorov pre vzduchotechnické jednotky,
- granulátorov v spracovaní plastov,
- drvičov v recyklačných prevádzkach,
- kompresorových staníc menšieho výkonu,
- závitovkových podávačov,
- mlynov na jemné mletie surovín,
- textilných navíjačiek a odvíjačiek.
Liatinová kostra pre tuhosť, menšie vibrácie a dlhšiu službu
Kostra z liatiny pomáha udržať presnosť uloženia a znižuje citlivosť na mechanické namáhanie v prevádzke. To je dôležité pri strojoch, kde sa motor montuje na rám, do základového sania alebo do kompaktnej agregátovej zostavy. V kombinácii s ložiskami 6311-C3 na strane DE aj NDE vzniká riešenie pripravené na dlhé prevádzkové intervaly a servisne predvídateľné správanie.
Energetická efektívnosť, ktorá sa premietne do nákladov
Elektromotor IE3 s účinnosťou 91,2 % a účinníkom 0,81 pomáha udržať spotrebu pod kontrolou pri bežnom zaťažení. Priemyselné prevádzky ocenia aj hlučnosť 73 dB(A), ktorá podporuje lepšie pracovné podmienky v blízkosti stroja. Pri návrhu zostavy pomáha aj zotrvačnosť rotora 0,250 kg/m², keď je potrebné zohľadniť dynamiku rozbehu a dobehu.
Montážne detaily pre OEM stroje a menšie technologické celky
Pri integrácii do zariadení oceníte káblové priechodky 2-M40X1.5, ktoré zjednodušujú vedenie prívodov v kompaktnom priestore. Hmotnosť balenia 211 kg a rozmery balenia 872*447*576 mm uľahčujú logistiku aj plánovanie inštalácie v dielni alebo na linke. Pre návrh agregátu sú dôležité aj menovité prúdy 29,3 A pri △ 400V a 16,99 A pri Y 690V, ktoré podporujú správne dimenzovanie istenia a riadenia.
Na zabezpečenie výkonovej rezervy pri štarte sú pripravené pomery LRT/RLT 2, BDT/RLT 2,1 a LRA/RLA 7,3. 3LC PRO tak poskytuje spoľahlivý základ pre dopravníky, miešadlá, čerpadlá aj technologické agregáty, kde sa vyžaduje opakovateľný chod a technická disciplína v prevádzke. Využite ponuku na motor, ktorý spája robustnú konštrukciu s úsporou energie a stabilitou pre každodenné nasadenie.
