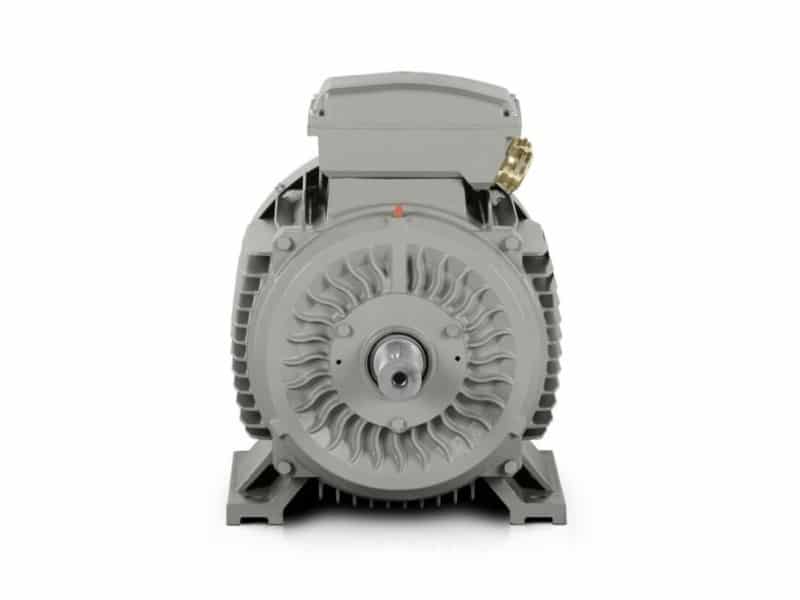

Typ elektromotoru: 3LC-180L-4, 22 kW
| Všeobecné dáta | |
| Typ | 3LC-180L-4 |
| Rám (mm) | 180 |
| Elektrické dáta | |
| Výkon (kW) | 22 |
| Menovitý prúd 400 V (A) | 39,7 |
| Menovitý prúd 690 V (A) | 23,01 |
| Rýchlosť (rpm) | 1475 |
| Frekvencia (Hz) | 50 |
| Póly | 4 |
| Napätie (V) | 400/690 |
| Pripojenie | △/Y |
| Zvratový moment (maximálny moment) | 2,3 |
| Moment nakrátko | 2 |
| Prúd nakrátko | 7,8 |
| Zotrvačnosť rotora (kg/m2) | 0,2065 |
| Výkonnosť | |
| Efektívnosť (100%) | 93 |
| Účinník (100%) | 0,86 |
| Príslušenstvo | |
| 3 x PTC termistor | |
| Normy | |
| Štandard: špecifikácia | IEC60034-1 |
| Štandard: test | IEC60034-2 |
| Štandard: hluk | IEC60034-9 |
| Štandard: vibrácie | IEC60034-14 |
| Podmienky prostredia | |
| Teplota okolia (°C) | -20 až +40 (-30, +50, +60 voliteľné) |
| Inštalačná nadmorská výška | do 1000 m |
| Mechanické dáta | |
| Zvýšenie teploty (oteplenie) | B |
| Inštalácia | IM B (Na vyžiadanie) |
| Zaťaženie | S1 (S2, S3, S4 – S9 voliteľné) |
| Trieda ochrany | IP55 |
| Izolačná trieda | F |
| Typ chladenia | IC411 |
| Hmotnosť balenia(kg) | 216 |
| Rozmery balenia (mm) | 872*447*576 |
| Vibrácie (mm/s) | 2.8 |
| Stupeň vibrácií | Trieda A |
| Smer rotácie | Oba |
| Štartovanie | DOL, VFD alebo softštartér |
| Typ zataženia | Parabolická alebo lineárna krivka |
| Káblové priechodky | 2-M40X1.5 |
| Vyváženie | s polovičným perom |
| Dáta o ložiskách | |
| Ložiská DE/NDE | 6311-C3/6311-C3 |
| Mazivo | Lithiový základ č.2 (teplotná trieda) |
Dlhý popis produktu
Konštrukcia trojfázového elektromotora 3LC-180L-4 je navrhnutá tak, aby v bežnej priemyselnej prevádzke priniesla efektivitu a hodnotu modelu 3LC-180L-4 bez zbytočných nárokov na obsluhu. V praxi ide o elektromotor 1500 ot./min, ktorý sa hodí do liniek, kde je dôležitý stabilný rozbeh, rozumná spotreba a plynulý prenos výkonu v každej zmene.
Elektromotor 1500 ot./min pre plynulý chod výrobných zostáv
Menovité otáčky 1475 otáčok/min pomáhajú udržať konzistentný chod dopravníkov, čerpadiel aj menších spracovateľských strojov. Pri napájaní ako elektromotor 400 V sa dobre uplatní v zostavách, kde sa vyžaduje vyvážený pomer medzi krútiacim momentom a prevádzkovou spotrebou. Vďaka účinníku 0,86 a efektivite 93 % sa motor hodí do aplikácií, kde sa sledujú aj náklady na energiu.
Trieda efektivity IE3 pre nižšie prevádzkové náklady
Trieda efektivity IE3 podporuje hospodárnejšiu prevádzku v ľahkom a strednom priemysle aj v prostredí priemyselnej automatizácie. Pri sériovej prevádzke sa rozdiel prejaví najmä na strojoch, ktoré bežia dlhé hodiny denne a vyžadujú vyrovnaný výkon bez častých zásahov. U OEM riešení je to praktický základ pre návrh pohonu s rozumnou rezervou výkonu.
Rozbehový pomer 2 a rozbehový prúd 7,8 sú vhodné pre mechanizmy, ktoré potrebujú istý štart bez neprimeraného namáhania siete. Zvratový pomer 2,3 podporuje použitie tam, kde môže pohon pracovať v menej predvídateľných záťažiach. ISO certifikáty zároveň posilňujú dôveru pri nasadení do projektov, kde sa sleduje opakovateľná kvalita dodávok.
Silná liatinová kostra pre stroje s každodennou záťažou
Silná liatinová kostra je prínosom v zostavách, ktoré pracujú v trvalom nasadení a prenášajú vibrácie zo stroja do rámu motora. Vystužené ložiskové štíty z liatiny a vystužené liatinové pätky pomáhajú udržať presnosť uloženia aj pri dlhodobej prevádzke. Ložiská 6311-C3 na strane DE aj NDE podporujú spoľahlivosť pri typických priemyselných montážach.
Hlučnosť 76 dB(A) vyhovuje zariadeniam, pri ktorých sa sleduje nielen výkon, ale aj pracovné prostredie obsluhy. Hmotnosť balenia 216 kg a rozmery balenia 872*447*576 mm uľahčujú plánovanie manipulácie v dielni aj pri integrácii do nových projektov.
Riešenie pre OEM stroje a menšie technologické celky
Tento trojfázový elektromotor sa uplatní v linkách, kde sa očakáva presné zapojenie, prehľadná montáž a stabilná prevádzka počas celej zmeny. Káblové priechodky 2-M40X1.5 zjednodušujú prípravu elektroinštalácie a zotrvačnosť rotora 0,207 kg/m² pomáha pri navrhovaní nábehov a zastavení. Vďaka výške osi 180 mm je motor vhodný aj do kompaktných rámov strojov.
Konkrétne sa hodí do týchto aplikácií:
- Hlavný pohon pásového dopravníka v baliacej linke.
- Pohon skrutkového dopravníka pre sypké materiály.
- Čerpadlová jednotka pre technickú vodu v prevádzke.
- Ventilátorová zostava pre odsávanie prachu z výroby.
- Miešadlo pre technologické nádrže v potravinárskom predvýrobnom úseku.
- Lisovací agregát v menšom spracovateľskom zariadení.
- Granulačná linka v recyklačnej prevádzke.
- Rezací stroj pre profilový materiál.
- Briketovací lis pre spracovanie odpadu z dielne.
- Kontinuálny podávač do plniacej stanice.
- Pohon bubnového separátora v triediacej technológii.
Ak potrebujete elektromotor 1500 ot./min pre stroj, ktorý má pracovať spoľahlivo a s rozumnými prevádzkovými nákladmi, objednajte si 3LC-180L-4 bez odkladu. Dostupnosť sa v praxi rýchlo míňa pri projektoch, ktoré idú do výroby bez zdržania.
