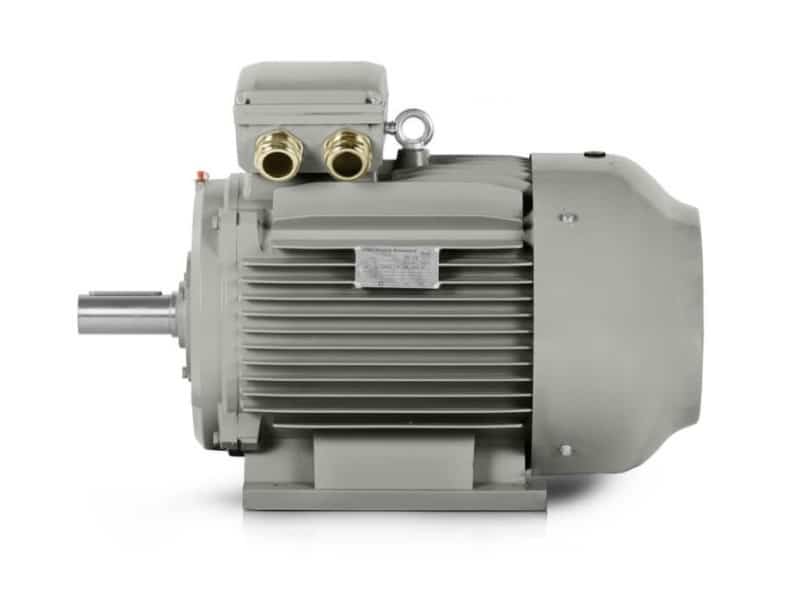

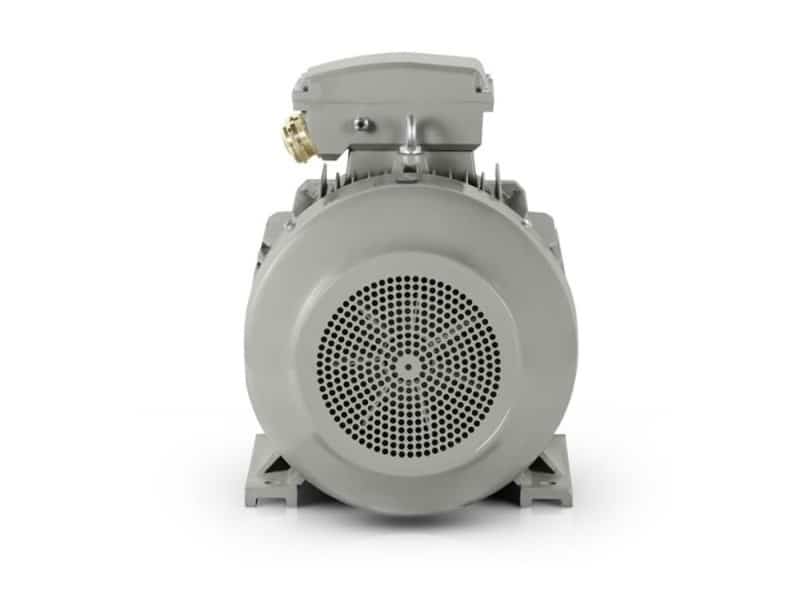

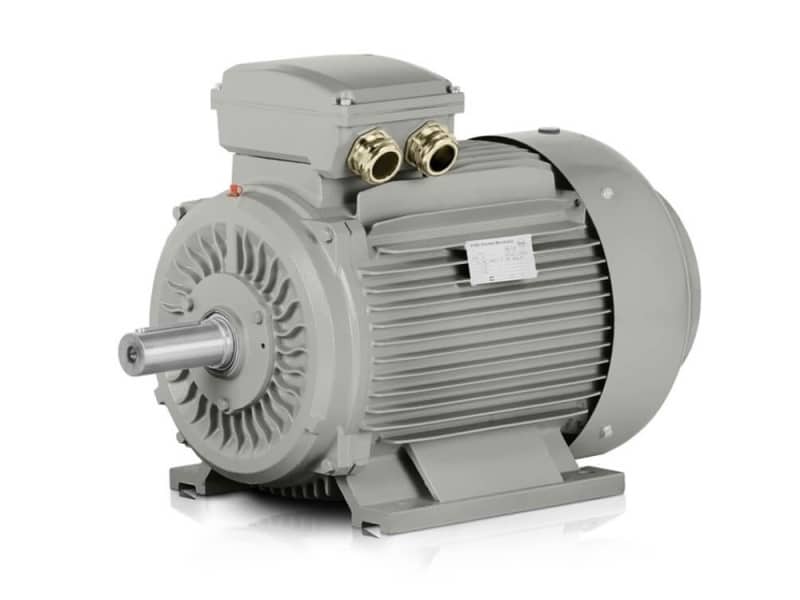

Typ elektromotoru: 3LC-160L-2, 18,5 kW
| Všeobecné dáta | |
| Typ | 3LC-160L-2 |
| Rám (mm) | 160 |
| Elektrické dáta | |
| Výkon (kW) | 18,5 |
| Menovitý prúd 400 V (A) | 32,5 |
| Menovitý prúd 690 V (A) | 18,84 |
| Rýchlosť (rpm) | 2950 |
| Frekvencia (Hz) | 50 |
| Póly | 2 |
| Napätie (V) | 400/690 |
| Pripojenie | △/Y |
| Zvratový moment (maximálny moment) | 2,3 |
| Moment nakrátko | 2 |
| Prúd nakrátko | 8,2 |
| Zotrvačnosť rotora (kg/m2) | 0,0716 |
| Výkonnosť | |
| Efektívnosť (100%) | 92,4 |
| Účinník (100%) | 0,89 |
| Príslušenstvo | |
| 3 x PTC termistor | |
| Normy | |
| Štandard: špecifikácia | IEC60034-1 |
| Štandard: test | IEC60034-2 |
| Štandard: hluk | IEC60034-9 |
| Štandard: vibrácie | IEC60034-14 |
| Podmienky prostredia | |
| Teplota okolia (°C) | -20 až +40 (-30, +50, +60 voliteľné) |
| Inštalačná nadmorská výška | do 1000 m |
| Mechanické dáta | |
| Zvýšenie teploty (oteplenie) | B |
| Inštalácia | IM B (Na vyžiadanie) |
| Zaťaženie | S1 (S2, S3, S4 – S9 voliteľné) |
| Trieda ochrany | IP55 |
| Izolačná trieda | F |
| Typ chladenia | IC411 |
| Hmotnosť balenia(kg) | 156 |
| Rozmery balenia (mm) | 822*407*566 |
| Vibrácie (mm/s) | 2.8 |
| Stupeň vibrácií | Trieda A |
| Smer rotácie | Oba |
| Štartovanie | DOL, VFD alebo softštartér |
| Typ zataženia | Parabolická alebo lineárna krivka |
| Káblové priechodky | 2-M40X1.5 |
| Vyváženie | s polovičným perom |
| Dáta o ložiskách | |
| Ložiská DE/NDE | 6309-2RZC3/6309-2RZC3 |
| Mazivo | Lithiový základ č.2 (teplotná trieda) |
Dlhý popis produktu
Dvojpólový elektromotor 3LC-160L-2 prináša ideálny pomer medzi obstarávacou cenou a úsporou energie a je navrhnutý pre každodennú záťaž v ľahkom aj strednom priemysle. Výkon 18,5 kW a menovité otáčky 2950 otáčok/min dávajú pohonu rezervu pre kontinuálnu prevádzku na výrobných linkách, v OEM strojoch aj v menších technologických celkoch, kde rozhoduje stabilita chodu a rozumné prevádzkové náklady.
2950 otáčok/min pre plynulý chod výrobných a strojárskych zostáv
Menovité otáčky 2950 otáčok/min umožňujú priamu väzbu na aplikácie, ktoré vyžadujú svižný rozbeh a konzistentný prenos výkonu. V praxi ide o riešenie pre odstredivé čerpadlá, ventilátory priemyselného vzduchotechnického rozvodu, dopravníkové pásy, miešadlá procesných nádrží, kompresorové agregáty, baliace stroje, rezacie linky, textilné stroje, kalibračné valce, granulačné zariadenia, sušiace jednotky, obrábacie pomocné pohony a menšie excentrické lisy. Pri týchto aplikáciách sa oceňuje aj trojfázový elektromotor, ktorý drží stabilné pracovné podmienky pri opakovanej záťaži.
Silná liatinová kostra pre náročnú montáž aj dlhodobú stabilitu
Silná liatinová kostra zvyšuje tuhosť zostavy a pomáha obmedziť vibrácie pri zaťažení. Vystužené ložiskové štíty z liatiny a vystužené liatinové pätky zlepšujú pevnosť uloženia v strojnom ráme, čo je dôležité pri častých štartoch, prerušovanej prevádzke a pri strojoch, kde sa prenášajú rázy od pracovného mechanizmu.
Pre integrátorov a výrobcov zariadení je dôležitá aj opakovateľnosť osadenia. Káblové priechodky 2-M40X1.5 uľahčujú vedenie kabeláže v rozvádzačoch a v kompaktných zostavách, zatiaľ čo ložiská DE 6309-2RZC3 a NDE 6309-2RZC3 podporujú dlhšiu servisnú kontinuitu pri správne navrhnutej údržbe. Zotrvačnosť rotora 0,072 kg/m² pomáha pri návrhu rozbehových pomerov pohonu.
Elektromotor IE3 pre nižšiu spotrebu v bežnej prevádzke
Elektromotor IE3 využíva triedu efektivity IE3 – Super vysoká účinnosť, ktorá sa v praxi prejavuje na energetickej efektívnosti pri trvalom nasadení. Efektivita 92,4 % a účinník 0,89 sú hodnoty, ktoré dávajú projektantom oporu pri dimenzovaní pohonu, najmä tam, kde sa sleduje dlhodobé zaťaženie siete a prevádzkové náklady. Menovitý prúd 32,5 A pri △ 400V a 18,84 A pri Y 690V umožňuje jednoduchšie začlenenie do bežných priemyselných zapojení.
Tento elektromotor IE3 nachádza využitie v technológiách, kde sa očakáva spoľahlivá prevádzka v sériových strojoch aj v individuálnych zostavách. Tisícky inštalácií v priemysle ukazujú, že tento konštrukčný typ sa osvedčuje v opakovane sa meniacich prevádzkových cykloch, pri ktorých je dôležitá stabilná mechanická väzba a rozumná spotreba elektrickej energie.
Rozbehové a zvratové charakteristiky pre návrh pohonov
Pomer rozbehového momentu 2 a pomer zvratového momentu 2,3 umožňujú lepšie odhadnúť správanie pohonu pri rozbehu aj pri zmene zaťaženia. Pomer rozbehového prúdu 8,2 podporuje presnejší návrh istenia a volbu spúšťacích prvkov v zostavách, kde sa elektromotor spúšťa opakovane počas výrobnej smeny. Hlučnosť 81 dB(A) je dôležitý údaj pri umiestnení do hál, kde sa hodnotí pracovné prostredie obsluhy.
Rozmery balenia 822*407*566 mm a hmotnosť balenia 156 kg pomáhajú pri logistike, skladovaní aj pri manipulácii na montážnom pracovisku. Ak potrebujete motor pre konkrétnu aplikáciu vo výrobe, využite ponuku a zvoľte riešenie, ktoré spojí odolnú konštrukciu, energetickú efektívnosť a parametre vhodné pre bežnú priemyselnú prax.
Presné osadenie pre OEM stroje a menšie technologické celky
V IEc veľkosti 160 mm je 3LC-160L-2 vhodný pre OEM stroje, kde sa kladie dôraz na zameniteľnosť, servisnú dostupnosť a kompatibilitu s bežnými rámami pohonov. Z pohľadu konštruktéra ide o motor, ktorý sa prirodzene začlení do čerpacej techniky, dopravníkov, miešacích zariadení, baliacich liniek, rezacích a obrábacích zostáv bez potreby neštandardných zásahov do návrhu stroja.
