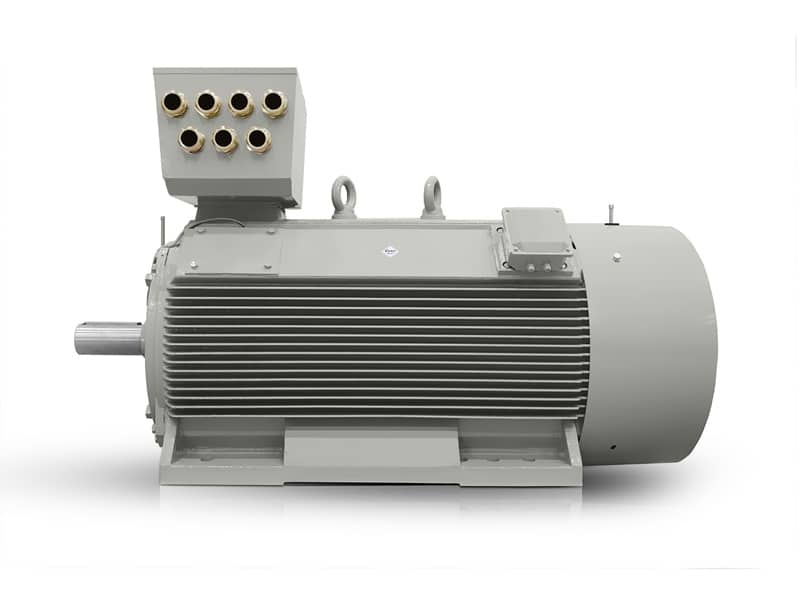

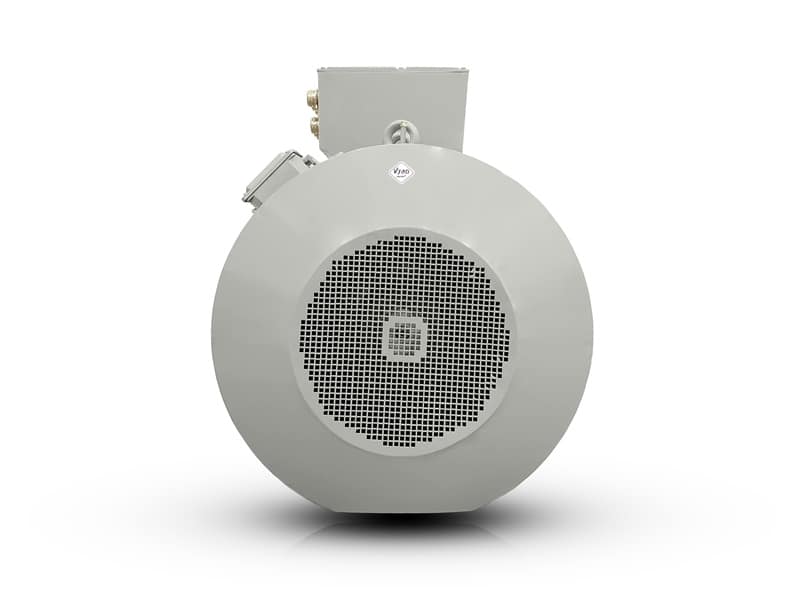

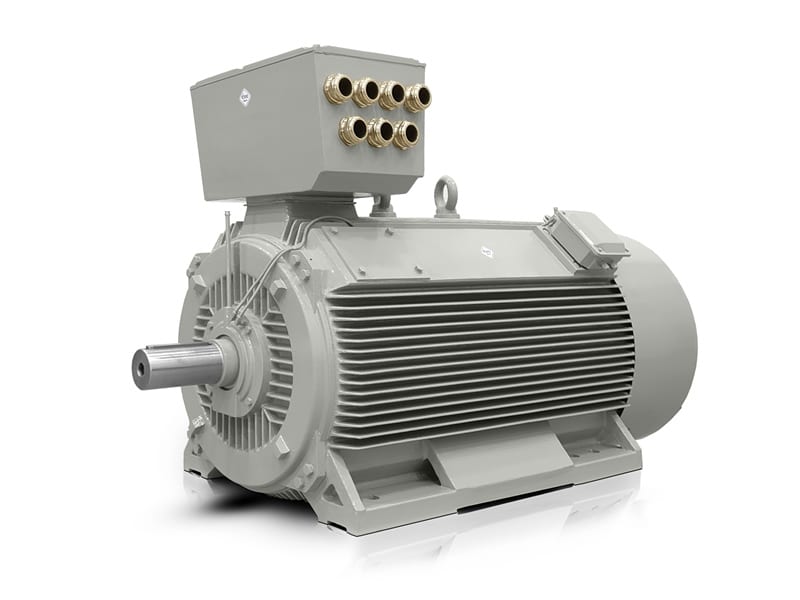

Typ elektromotoru: H17RL 315X1-2, 220 kW
| Všeobecné dáta | |
| Typ | H17RL 315X1-2 |
| Rám (mm) | 315 |
| Elektrické dáta | |
| Výkon (kW) | 220 |
| Menovitý prúd 400 V (A) | 377 |
| Menovitý prúd 690 V (A) | 218 |
| Rýchlosť (rpm) | 2978 |
| Frekvencia (Hz) | 50 |
| Póly | 2 |
| Napätie (V) | 400/690 |
| Menovitý krútiaci moment (Nm) | 706 |
| Pripojenie | D/Y |
| Zvratový moment (maximálny moment) | 200 |
| Moment nakrátko | 150 |
| Prúd nakrátko | 700 |
| Externá rozbehová zotrvačnosť (kg/m2) | 72 |
| Moment zotrvačnosti GD2 (kg/m2) | 8,4 |
| Výkonnosť | |
| Efektívnosť (100%) | 96,1 |
| Účinník (100%) | 0,88 |
| Príslušenstvo | |
| – | |
| Normy | |
| Štandard: špecifikácia | IEC60034-1 |
| Štandard: test | IEC60034-2 |
| Štandard: hluk | IEC60034-9 |
| Štandard: vibrácie | IEC60034-14 |
| Podmienky prostredia | |
| Teplota okolia (°C) | -20 až +40 (-30, +50, +60 voliteľné) |
| Inštalačná nadmorská výška | do 1000 m |
| Mechanické dáta | |
| Izolačná trieda | F |
| Zvýšenie teploty (oteplenie) | B |
| Inštalácia | IM B3 (iné dizajny na vyžiadanie) |
| Zaťaženie | S1 (S2, S3, S4 – S9 voliteľné) |
| Trieda ochrany | IP55 |
| Typ chladenia | IC411 |
| Približná hmotnost | 1580 kg |
| Vibrácie (mm/s) | 2.8 |
| Smer rotácie | Oba |
| Štartovanie | DOL, VFD alebo softštartér |
| Typ zataženia | Parabolická alebo lineárna krivka |
| Farba | RAL7030 |
| Odtieň laku | lesklý |
| Klietka rotora | masívna hliníková klietka |
| Typ svorkovnice | VYBO CB2-LV |
| Dáta o ložiskách | |
| Ložiská DE/NDE | 6218-C3/6218-C3 |
| Mazivo | Lithiový základ č.2 (teplotná trieda) |
Dlhý popis produktu
H17RL 315X1-2 prináša výkon 220 kW pre technológie, ktoré nesmú spomaľovať pri štarte ani pri stabilnej záťaži. Tento elektromotor 2900 rpm je určený pre čerpadlá, ventilátory, kompresory aj rozsiahle technologické celky, kde rozhoduje plynulý rozbeh, spoľahlivý prenos momentu a dlhodobá prevádzková istota. Pri menovitom napätí 400 V dosahuje menovitý prúd 377 A a pri zapojení Y 690 V pracuje s prúdom 218 A, čo uľahčuje začlenenie do rôznych napájacích sústav. Motor pracuje s menovitými otáčkami 2978 ot./min, menovitým krútiacim momentom 706 Nm a účinnosťou 96,1 %, takže v praxi pomáha držať spotrebu pod kontrolou bez kompromisu v dynamike.
Elektromotor 2900 rpm pre pohony s vysokou záťažou
Konštrukcia s veľkosťou rámu 315 mm stojí na silnej liatinovej kostre, ktorá zvyšuje mechanickú odolnosť a pomáha predlžovať servisné intervaly v náročných prevádzkach. Trojfázový motor 400 V v tomto vyhotovení využíva masívnu hliníkovú klietku rotora, ktorá podporuje istý rozbeh pri 150 % Tst/Tn a zvláda aj zvratový moment 200 % Tmax/Tn. Rozbehový prúd 700 % Ist/In je fakt, s ktorým treba pri návrhu pohonu počítať, najmä pri aplikáciách s väčšou zotrvačnosťou. Nárast teploty B v kombinácii s izolačnou triedou F vytvára rezervu pre prevádzku v prostredí, kde sa dlhodobo udržiava vyššia tepelná záťaž.
Konštrukcia, ktorá drží prevádzku v tempe
Štandardná výbava zahŕňa oceľový kryt chladenia, zosilnené ložiská s oceľovým krytím, vysokoteplotné mazivo v ložiskách, kovovú svorkovnicu a zosilnené ložiskové štíty. Ložisko DE 6218C3 aj ložisko NDE 6218C3 sú zvolené tak, aby zvládali dlhodobé zaťaženie v aplikáciách s vyššími nárokmi na spoľahlivosť. Hmotnosť 1580 kg spolu s externou rozbehovou zotrvačnosťou 72 kg·m² a momentom zotrvačnosti GD² 8,400 kg·m² vytvára platformu vhodnú pre nízkonapäťový asynchrónny elektromotor v prevádzkach, kde sa počíta s masívnym pohonom a minimom prestojov.
- Odstredivé čerpadlá pre technologické vody.
- Horizontálne ventilátory pre odvod tepla.
- Skriňové kompresory pre priemyselné rozvody vzduchu.
- Pohony dopravníkových liniek vo výrobe sypkých materiálov.
- Drviče kameniva v spracovaní nerastov.
- Mlyny na spracovanie cementových surovín.
- Extrudéry pre plastové granule.
- Lisovacie stanice v gumárenskom priemysle.
- Mixéry pre chemické dávkovanie.
- Agregáty na cirkuláciu chladiacej vody.
- Odvodňovacie čerpadlá v baníckych prevádzkach.
- Rekuperačné ventilátory vo výrobných halách.
- Rotačné separátory v potravinárskych linkách.
- Miešadlá v čistiarňach priemyselných vôd.
- Lisovacie a navíjacie stanice v papierenskom priemysle.
Napäťové varianty pre siete 440 V, 500 V, 690 V a 720 V
Viac napäťových hladín uľahčuje nasadenie do prevádzok, kde sa menia požiadavky medzi jednotlivými technologickými celkami. Motor možno zladiť so sieťami 440 V, 500 V, 690 V aj 720 V, takže technik pri návrhu nemusí ustupovať z požadovaného výkonu len kvôli napájaniu. V praxi to ocenia prevádzkovatelia, ktorí riešia modernizáciu pohonov pre náročné aplikácie bez zásahu do celej elektroinštalácie. VYBO Electric tieto motory vyvíja a vyrába špeciálne pre európsky priemysel, najmä pre západnú Európu, kde sa kladie dôraz na dlhú prevádzkovú stabilitu a rozumné servisné plánovanie.
Moderný dizajn pre vysokootáčkové aplikácie
Moderný dizajn vytvorený pomocou Hi-TECH technológií sa prejavuje v presnom spracovaní detailov, ktoré podporujú kultivovaný chod a stabilné chladenie pri vysokom zaťažení. Tento elektromotor pre vysokootáčkové aplikácie sa hodí tam, kde sa očakáva rýchla reakcia na zmenu prevádzkových podmienok a kde sa sleduje energetická účinnosť v každej zmenovej smene. V strednej Európe sme najväčšia firma vo svojom odvetví, čo sa pri nákupe prejavuje aj vo výbere riešení s dostupnou skladovou podporou a istotou dodania. Pri výbere odporúčame porovnať profil zaťaženia, režim štartov a prevádzkové napätie, aby motor pracoval s rezervou a bez zbytočného namáhania. Ak potrebujete riešiť nasadenie do konkrétnej technológie, požiadajte o cenovú ponuku.
