Elektromotor 0,09 kW, 2700 ot./min, 400 V, 1AL-561-2

Dlhý popis produktu

Elektromotor 1AL-561-2 0,09 kW pre kompaktné priemyselné pohony

Elektromotor 1AL-561-2 je trojfázový asynchrónny elektromotor zo série 1AL OPTIMAL určený pre štandardné aj náročnejšie prevádzky v kompaktnom vyhotovení s hliníkovým rámom. Pri výkone 0,09 kW, 2-pólovom vyhotovení a menovitých otáčkach 2700 ot./min pri frekvencii 50 Hz ponúka rýchly a stabilný chod všade tam, kde je dôležitý presný pohyb menších mechanizmov a úsporné zástavbové rozmery. Menovité napätie 230/400 V a zapojenie Δ/Y uľahčujú jeho zaradenie do bežných trojfázových sústav.

Rám veľkosti 56 predurčuje tento model na použitie v zariadeniach, kde je pri montáži obmedzený priestor a zároveň sa očakáva spoľahlivá prevádzka počas bežného pracovného cyklu. Práve v takýchto aplikáciách je dôležitá kombinácia kompaktného tela, stabilných otáčok a konštrukcie pripravenej na každodenné priemyselné nasadenie.

Technické vlastnosti, ktoré pomáhajú v praxi

Motor pracuje s účinníkom 0,77 a efektivitou 62 %. Menovitý prúd dosahuje 0,47 A pri 230 V a 0,27 A pri 400 V, čo dáva pevný základ pre správne elektrické dimenzovanie. Pri rozbehu a prechodových stavoch sú dôležité aj hodnoty pomeru rozbehového momentu 2,2, pomeru zvratového momentu 2,1 a pomeru rozbehového prúdu 5,2. Tieto parametre sú podstatné najmä v menších technológiách, kde sa sleduje spoľahlivý štart, plynulý chod a korektné správanie pri opakovanom spúšťaní.

Prevádzkový faktor 1,0 zodpovedá menovitým pracovným podmienkam. K dispozícii sú prevádzkové režimy S1, S2, S3 a S4-S9, takže motor je vhodný pre nepretržitú aj prerušovanú prevádzku podľa charakteru zariadenia. Typ zaťaženia parabolická alebo lineárna krivka zároveň rozširuje možnosti jeho začlenenia do technológií s rôznym priebehom záťaže počas pracovného cyklu.

Odolnosť a spoľahlivý chod v priemyselnom prostredí

Model 1AL-561-2 je navrhnutý pre prostredie, v ktorom sa vyžaduje dlhodobá prevádzka a ochrana dôležitých častí motora. Krytie IP55 zabezpečuje ochranu pred prachom a striekajúcou vodou. Spôsob chladenia IC411 podporuje stabilný tepelný režim počas prevádzky. Izolačná trieda F a nárast teploty B zodpovedajú spoľahlivému nasadeniu v priemyselných podmienkach.

Kultúru chodu podporujú vibrácie 2,8 mm/s v triede A a hlučnosť 57 dB(A). Pri menších zariadeniach, laboratórnych moduloch alebo pomocných výrobných mechanizmoch je pokojný chod často rovnako dôležitý ako samotný výkon. Smer otáčania je možný v oboch smeroch, čo uľahčuje použitie v reverzačných alebo univerzálnych zostavách. Vyváženie je riešené s polovičným perom. Na strane DE aj NDE sú použité ložiská 6201-2Z a mazanie zabezpečuje mazivo s lítiovým základom č. 2.

Kde sa tento model prirodzene uplatní

Charakter motora zodpovedá menším pohonom, ktoré potrebujú rýchly beh a spoľahlivú prevádzku bez nadmerných nárokov na priestor. V praxi sa uplatňuje v pohonoch malých dopravníkov, podávačov materiálu, etiketovacích jednotiek, baliacich modulov, triediacich mechanizmov a dávkovacích staníc. Svoje miesto má aj vo ventilátorových zostavách, odsávacích jednotkách, menších čerpadlách, jednoduchých miešadlách, servisných linkách, laboratórnych zariadeniach, plniacich moduloch a pomocných výrobných stoloch.

Pri takýchto zariadeniach býva dôležitá najmä kombinácia kompaktného vyhotovenia, rýchlosti a stability chodu. Elektromotor s výkonom 0,09 kW a otáčkami 2700 ot./min preto dobre zapadá do technológií, kde sa prenáša menší výkon, ale očakáva sa spoľahlivý mechanický pohyb a bezproblémová prevádzka v opakovaných cykloch.

Montáž, pripojenie a flexibilita série 1AL OPTIMAL

Z pohľadu inštalácie je motor vybavený káblovými priechodkami 2-M20X1.5. Rozmery balenia 220 × 130 × 175 mm a hmotnosť balenia 4 kg uľahčujú manipuláciu pri skladovaní, preprave aj pri servisných výmenách. Zotrvačnosť rotora 0,00018 kg/m2 dopĺňa informáciu o správaní motora pri rozbehu a zmene pracovného stavu.

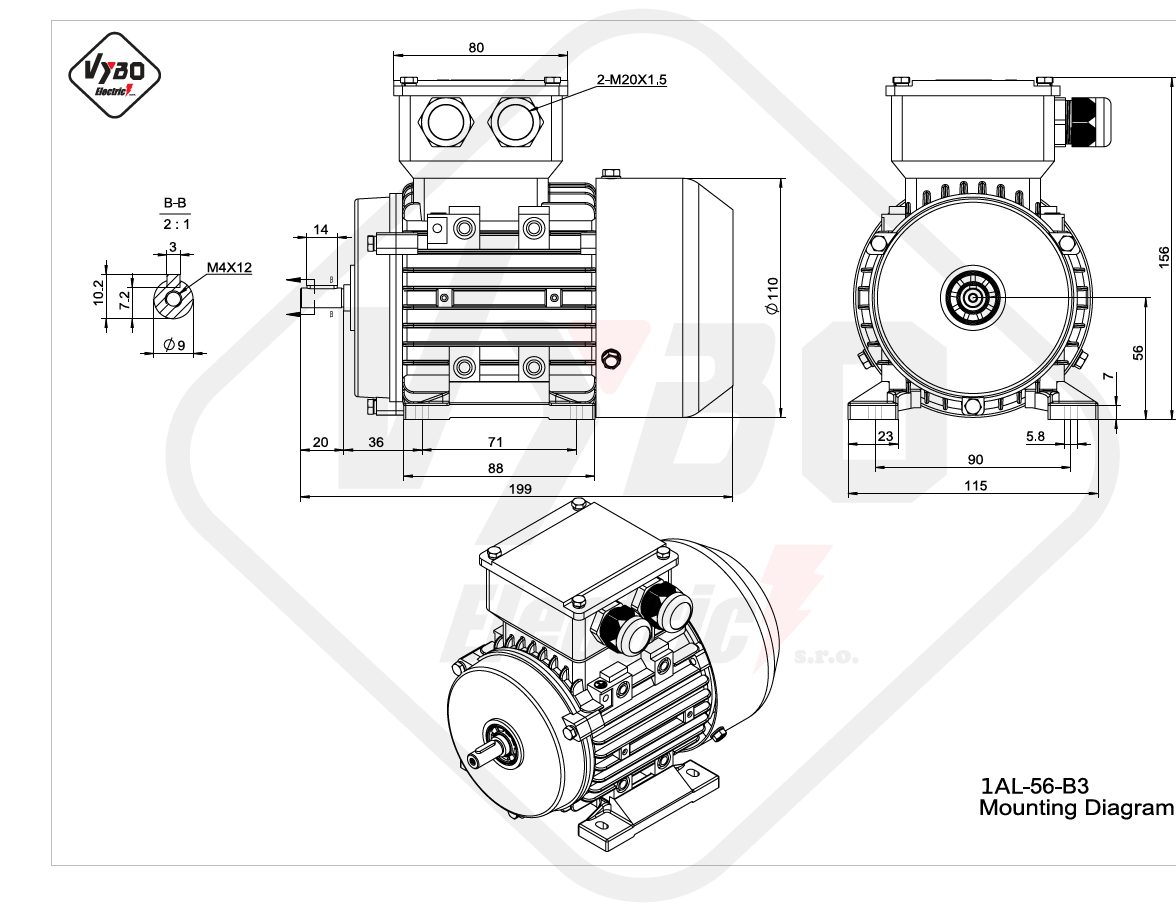

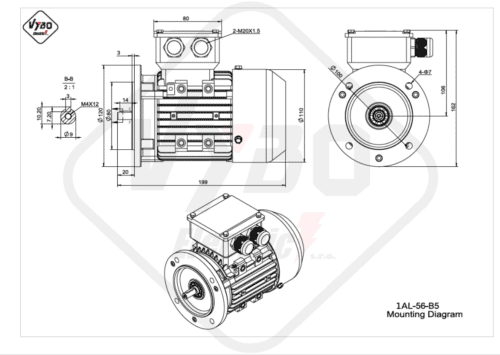

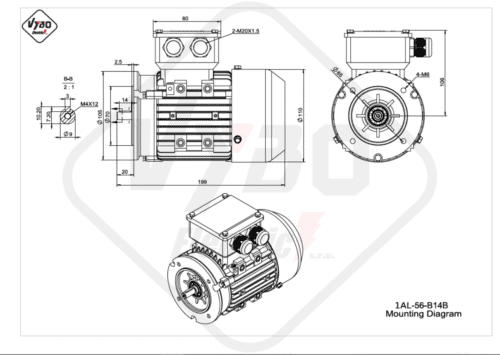

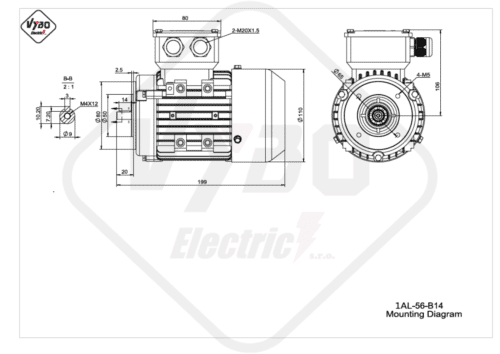

Séria 1AL OPTIMAL je v ponuke v montážnych prevedeniach IM B3, IM B35, IM B5, IM B14 a IM B34, čo prináša väčšiu flexibilitu pri návrhu strojov a pri začlenení do rôznych typov zariadení. Súčasťou koncepcie série je aj vysoká kompatibilita, možnosť výmeny predného krytu, kompatibilné pätky, zosilnená skrinka svorkovnice, prepracované zabezpečenie krytu svorkovnice IP55, oceľový kryt ventilátora, dôkladne navrhnutá kostra pre zvýšenie účinnosti chladenia a zosilnené ložiská. Pre konkrétne technologické riešenia je motor vhodný pre štartovanie metódou DOL a zároveň aj pre riadenie frekvenčným meničom alebo softštartérom.

Praktická voľba pre menšie priemyselné zostavy

Elektromotor 1AL-561-2 spája kompaktný rám, rýchly chod, krytie IP55 a konštrukciu pripravenú na každodenné priemyselné použitie. V menších mechanizmoch a pomocných pohonoch prináša stabilnú prevádzku, úsporné rozmery a dobré začlenenie do technológií, kde záleží na spoľahlivosti, jednoduchom zapojení a bezproblémovej prevádzke.
