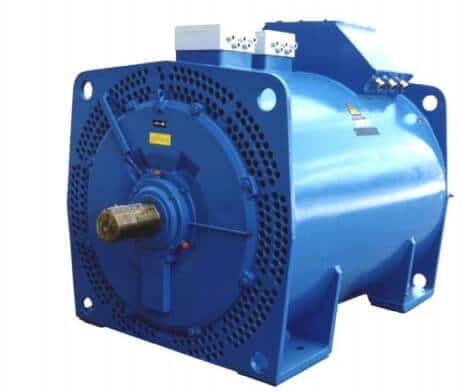

Elektromotory ARN 2 pólové :
| Typ | Pn[kW] | nn [min-1] | In [A] | Ik/In [1] | Mn [Nm] | Mk/Mn [1] | Mmax/Mn [1] | coscp [1] | l“[%] | J[kg m2] | m [kg] |
| elektromotor ARN 450W-2 | 355 | 2980 | 40,0 | 6,0 | 1140 | 1,0 |
2,5 |
0,9 | 95,0 |
5,1 |
2650 |
| elektromotor ARN 450X-2 | 400 | 2980 | 45,0 | 6,0 | 1286 | 1,0 |
2,5 |
0,9 | 95,2 |
5,4 |
2750 |
| elektromotor ARN 450Y-2 | 450 | 2980 | 50,5 | 6,0 | 1446 | 1,0 |
2,5 |
0,9 | 95,5 |
5,8 |
2900 |
| elektromotor ARN 450Z-2 | 500 | 2980 | 56,0 | 6,0 | 1607 | 1,0 |
2,5 |
0,9 | 95,7 |
6,5 |
3100 |
| elektromotor ARN 500X-2 | 560 | 2979 | 62,5 | 6,6 | 1798 | 1,1 |
2,6 |
0,91 | 95,8 | 10,0 | 3650 |
| elektromotor ARN 500Y-2 | 630 | 2979 | 69,5 | 6,6 | 2022 | 1,1 |
2,6 |
0,91 | 95,9 | 11,2 | 3900 |
| elektromotor ARN 500Z-2 | 710 | 2980 | 78,2 | 6,6 | 2279 | 1,1 |
2,6 |
0,91 | 96,0 | 12,5 | 4100 |
| elektromotor ARN 560V-2 | 800 | 2980 | 88,1 | 6,2 | 2568 | 1,1 |
2,6 |
0,91 | 96,1 | 14,7 | 4600 |
| elektromotor ARN 560W-2 | 900 | 2981 | 99,0 | 6,2 | 2888 | 1,1 |
2,6 |
0,91 | 96,3 | 16,3 | 4800 |
| elektromotor ARN 560X-2 | 1000 | 2982 | 109,7 | 6,2 | 3210 | 1,2 |
2,6 |
0,91 | 96,4 | 17,2 | 4950 |
| elektromotor ARN 560Y-2 | 1120 | 2982 | 123,0 | 6,0 | 3602 | 1,2 |
2,6 |
0,91 | 96,5 | 17,5 | 5100 |
| elektromotor ARN 560Z-2 | 1250 | 2982 | 138,0 | 6,0 | 4020 | 1,1 |
2,6 |
0,91 | 96,5 | 18,8 | 5500 |
| elektromotor ARN 630X-2 | 1350 | 2988 | 146,0 | 6,0 | 4314 | 0,6 |
2,5 |
0,92 | 96,5 | 23,0 | 6800 |
| elektromotor ARN 630Y-2 | 1550 | 2988 | 168,0 | 6,0 | 4953 | 0,6 |
2,5 |
0,92 | 96,8 | 25,0 | 7200 |
| elektromotor ARN 630Z-2 | 1800 | 2988 | 194,0 | 6,0 | 5752 | 0,6 |
2,5 |
0,92 | 97,0 | 28,0 | 7550 |
Elektromotory ARN 4 pólové (vn elektromotor) :
| elektromotor ARN 450X-4 | 450 | 1489 | 53,0 | 6,0 | 2886 | 0,9 |
2,5 |
0,86 | 95,1 | 14,2 | 3200 |
| elektromotor ARN 450Y-4 | 500 | 1489 | 58,0 | 6,0 | 3207 | 0,9 |
2,5 |
0,87 | 95,3 | 16,3 | 3350 |
| elektromotor ARN 450Z-4 | 560 | 1489 | 65,0 | 6,0 | 3592 | 0,9 |
2,5 |
0,87 | 95,5 | 18,0 | 3500 |
| elektromotor ARN 500Y-4 | 630 | 1490 | 71,9 | 6,0 | 4040 | 0,9 |
2,4 |
0,88 | 95,8 | 25,5 | 4000 |
| elektromotor ARN 500Z-4 | 710 | 1490 | 81,0 | 6,0 | 4550 | 1,0 |
2,4 |
0,88 | 96,0 | 28,4 | 4225 |
| elektromotor ARN 560W-4 | 800 | 1490 | 90,1 | 6,0 | 5123 | 1,1 |
2,4 |
0,89 | 96,0 | 40,5 | 4550 |
| elektromotor ARN 560X-4 | 900 | 1490 | 101,1 | 6,0 | 5765 | 1,1 |
2,4 |
0,89 | 96,2 | 43,6 | 4750 |
| elektromotor ARN 560Y-4 | 1000 | 1490 | 112,3 | 6,0 | 6403 | 1,1 |
2,4 |
0,89 | 96,3 | 48,3 | 5100 |
| elektromotor ARN 560Z-4 | 1120 | 1490 | 126,0 | 6,0 | 7175 | 1,1 |
2,4 |
0,89 | 96,3 | 51,4 | 5400 |
| elektromotor ARN 630Y-4 | 1250 | 1490 | 140,4 | 6,0 | 8005 | 1,1 |
2,4 |
0,89 | 96,3 | 72,5 | 6200 |
| elektromotor ARN 630Z-4 | 1400 | 1490 | 155,0 | 6,0 | 8965 | 1,1 |
2,4 |
0,90 | 96,5 | 82,6 | 6400 |
| elektromotor ARN 710W-4 | 1600 | 1492 | 176,0 | 6,5 | 10237 | 1,0 |
2,5 |
0,91 | 96,0 | 128,8 | 7800 |
| elektromotor ARN 710X-4 | 1800 | 1492 | 198,0 | 6,5 | 11513 | 1,0 |
2,5 |
0,91 | 96,2 | 142,0 | 8150 |
| elektromotor ARN 710Y-4 | 2100 | 1492 | 230,0 | 6,5 | 13433 | 1,0 |
2,5 |
0,91 | 96,4 | 172,0 | 8900 |
| elektromotor ARN 710Z-4 | 2400 | 1493 | 260,0 | 6,5 | 15348 | 1,0 |
2,5 |
0,91 | 96,7 | 200,0 | 9400 |
Elektromotory ARN 6 pólové (vn elektromotor)
| elektromotor ARN 450X-6 | 355 | 990 | 43,9 | 5,8 | 3424 | 0,9 |
2,3 |
0,82 | 94,9 | 18,8 | 3200 |
| elektromotor ARN 450Y-6 | 400 | 990 | 49,3 | 5,8 | 3865 | 0,9 |
2,3 |
0,82 | 95,3 | 21,0 | 3350 |
| elektromotor ARN 450Z-6 | 450 | 990 | 55,3 | 5,8 | 4337 | 0,9 |
2,3 |
0,82 | 95,5 | 23,0 | 3500 |
| elektromotor ARN 500Y-6 | 500 | 991 | 60,0 | 5,5 | 4812 | 1,0 |
2,2 |
0,84 | 95,5 | 36,5 | 3850 |
| elektromotor ARN 500Z-6 | 560 | 991 | 67,1 | 5,5 | 5390 | 1,0 |
2,2 |
0,84 | 95,6 | 41,2 | 4100 |
| elektromotor ARN 560W-6 | 630 | 992 | 75,3 | 5,5 | 6057 | 1,1 |
2,3 |
0,85 | 95,8 | 55,0 | 4600 |
| elektromotor ARN 560X-6 | 710 | 992 | 83,6 | 5,5 | 6827 | 1,1 |
2,3 |
0,85 | 96,1 | 60,1 | 4950 |
| elektromotor ARN 560Y-6 | 800 | 992 | 94,0 | 5,5 | 7698 | 1,1 |
2,3 |
0,85 | 96,4 | 65,2 | 5050 |
| elektromotor ARN 560Z-6 | 900 | 992 | 105,6 | 5,5 | 8657 | 1,1 |
2,3 |
0,85 | 96,5 | 70,3 | 5300 |
| elektromotor ARN 630Y-6 | 1000 | 992 | 117,3 | 5,5 | 9614 | 1,0 |
2,2 |
0,85 | 96,5 | 107,7 | 6400 |
| elektromotor ARN 630Z-6 | 1120 | 992 | 131,4 | 5,5 | 10769 | 1,0 |
2,2 |
0,85 | 96,5 | 116,2 | 6700 |
| elektromotor ARN 710X-6 | 1400 | 993 | 159,0 | 6,0 | 13442 | 1,0 |
2,5 |
0,88 | 96,1 | 197,0 | 8050 |
| elektromotor ARN 710Y-6 | 1600 | 993 | 182,0 | 6,0 | 15360 | 1,0 |
2,5 |
0,88 | 96,3 | 233,0 | 8900 |
| elektromotor ARN 710Z-6 | 1800 | 993 | 204,0 | 6,0 | 17275 | 1,0 |
2,5 |
0,88 | 96,6 | 270,0 | 9400 |
Elektromotory ARN 8 pólové (vn elektromotor)
| Typ | Pn[kW] | nn [min-1] | In [A] | Ik/In [1] | Mn [Nm] | Mk/Mn [1] | Mmax/Mn [1] | coscp [1] | l“[%] | J[kg m2] | m [kg] |
| elektromotor ARN 450X-8 | 250 | 742 | 32,7 | 5,5 | 3215 | 0,9 |
2,2 |
0,79 | 94,4 | 20,0 | 3200 |
| elektromotor ARN 450Y-8 | 280 | 742 | 36,1 | 5,5 | 3603 | 0,9 |
2,2 |
0,79 | 94,6 | 21,5 | 3350 |
| elektromotor ARN 450Z-8 | 315 | 742 | 40,5 | 5,5 | 4055 | 0,9 |
2,2 |
0,79 | 94,8 | 23,6 | 3500 |
| elektromotor ARN 500X-8 | 355 | 742 | 43,3 | 5,5 | 4560 | 0,9 |
2,3 |
0,83 | 95,0 | 42,8 | 3850 |
| elektromotor ARN 500Y-8 | 400 | 742 | 48,1 | 5,5 | 5140 | 0,9 |
2,3 |
0,84 | 95,1 | 46,7 | 4100 |
| elektromotor ARN 500Z-8 | 450 | 742 | 54,1 | 5,5 | 5780 | 0,9 |
2,3 |
0,84 | 95,3 | 51,4 | 4200 |
| elektromotor ARN 560X-8 | 500 | 743 | 59,3 | 5,5 | 6420 | 0,9 |
2,3 |
0,85 | 95,4 | 62,5 | 4550 |
| elektromotor ARN 560Y-8 | 560 | 743 | 66,3 | 5,5 | 7190 | 0,9 |
2,3 |
0,85 | 95,6 | 69,5 | 5000 |
| elektromotor ARN 560Z-8 | 630 | 743 | 74,5 | 5,5 | 8088 | 0,9 |
2,3 |
0,85 | 95,8 | 78,7 | 5350 |
| elektromotor ARN 630X-8 | 710 | 744 | 83,9 | 5,5 | 9104 | 0,9 |
2,3 |
0,85 | 95,9 | 120,6 | 6400 |
| elektromotor ARN 630Y-8 | 800 | 744 | 83,2 | 5,5 | 10262 | 0,9 |
2,3 |
0,86 | 96,0 | 130,1 | 6700 |
| elektromotor ARN 630Z-8 | 900 | 744 | 105 | 5,5 | 11545 | 0,9 |
2,3 |
0,86 | 96,2 | 130,1 | 6900 |
| elektromotor ARN 710X-8 | 1080 | 745 | 126 | 5,5 | 13837 | 0,9 |
2,1 |
0,86 | 96,2 | 235,0 | 8140 |
| elektromotor ARN 710Y-8 | 1200 | 745 | 140 | 5,5 | 15376 | 0,9 |
2,1 |
0,86 | 96,3 | 285,0 | 8950 |
| elektromotor ARN 710Z-8 | 1320 | 745 | 163 | 5,5 | 16914 | 0,9 |
2,1 |
0,86 | 96,5 | 310,0 | 9400 |
Elektromotory ARN 10 pólové (vn elektromotor)
| elektromotor ARN 500U-10 | 200 | 593 | 26,3 | 5,5 | 3215 | 1,0 |
2,1 |
0,78 | 93,9 | 34,3 | 3500 |
| elektromotor ARN 500W-10 | 225 | 593 | 29,5 | 5,5 | 3618 | 1,0 |
2,1 |
0,78 | 94,1 | 36,6 | 3650 |
| elektromotor ARN 500X-10 | 250 | 593 | 32,6 | 5,5 | 4021 | 1,0 |
2,1 |
0,78 | 94,3 | 39,7 | 3750 |
| elektromotor ARN 500Y-10 | 280 | 593 | 36,4 | 5,5 | 4503 | 1,0 |
2,1 |
0,78 | 94,4 | 42,8 | 3850 |
| elektromotor ARN 500Z-10 | 315 | 593 | 41,1 | 5,5 | 5067 | 1,0 |
2,1 |
0,78 | 94,5 | 45,7 | 4100 |
| elektromotor ARN 560X-10 | 355 | 593 | 46,2 | 5,5 | 5705 | 0,9 |
2,0 |
0,78 | 94,8 | 64,5 | 4550 |
| elektromotor ARN 560Y-10 | 400 | 593 | 52,0 | 5,5 | 6430 | 0,9 |
2,0 |
0,78 | 94,9 | 71,7 | 5000 |
| elektromotor ARN 560Z-10 | 450 | 593 | 58,3 | 5,5 | 7232 | 0,9 |
2,0 |
0,78 | 95,2 | 81,2 | 5350 |
| elektromotor ARN 630X-10 | 500 | 595 | 63,1 | 5,5 | 8021 | 0,9 |
2,0 |
0,80 | 95,4 | 117,3 | 6200 |
| elektromotor ARN 630Y-10 | 560 | 595 | 70,5 | 5,5 | 8980 | 0,9 |
2,0 |
0,80 | 95,5 | 133,5 | 6600 |
| elektromotor ARN 630Z-10 | 630 | 595 | 79,3 | 5,5 | 10114 | 0,9 |
2,0 |
0,80 | 95,6 | 133,5 | 6800 |
| elektromotor ARN 710W-10 | 710 | 595 | 88,5 | 5,5 | 11380 | 0,9 |
2,0 |
0,81 | 95,4 | 266 | 8150 |
| elektromotor ARN 710X-10 | 800 | 595 | 99,5 | 5,5 | 12826 | 0,9 |
2,0 |
0,81 | 95,6 | 294 | 8550 |
| elektromotor ARN 710Y-10 | 900 | 595 | 110 | 5,5 | 14434 | 0,9 |
2,0 |
0,82 | 95,7 | 322 | 8950 |
| elektromotor ARN 710Z-10 | 1000 | 595 | 123 | 5,5 | 16038 | 0,9 |
2,0 |
0,82 | 95,8 | 350 | 9400 |
Elektromotory ARN 12 pólové (vn elektromotor)
| elektromotor ARN 500X-12 | 200 | 493 | 28,2 | 5,3 | 3880 | 1,2 |
2,4 |
0,73 | 93,4 | 44,3 | 3850 |
| elektromotor ARN 500Y-12 | 225 | 493 | 31,7 | 5,3 | 4365 | 1,2 |
2,4 |
0,73 | 93,6 | 48,4 | 4100 |
| elektromotor ARN 500Z-12 | 250 | 493 | 35,3 | 5,3 | 4830 | 1,2 |
2,4 |
0,73 | 93,7 | 53,2 | 4200 |
| elektromotor ARN 560X-12 | 280 | 494 | 38,4 | 5,3 | 5406 | 1,2 |
2,2 |
0,75 | 94,1 | 68,6 | 4550 |
| elektromotor ARN 560Y-12 | 315 | 494 | 43,0 | 5,3 | 6081 | 1,2 |
2,2 |
0,75 | 94,2 | 76,3 | 5000 |
| elektromotor ARN 560Z-12 | 355 | 494 | 48,2 | 5,3 | 6853 | 1,2 |
2,2 |
0,75 | 94,4 | 86,4 | 5350 |
| elektromotor ARN 630X-12 | 400 | 495 | 52,8 | 5,3 | 7703 | 1,1 |
2,1 |
0,77 | 94,7 | 130,7 | 6200 |
| elektromotor ARN 630Y-12 | 450 | 495 | 59,3 | 5,3 | 8663 | 1,1 |
2,1 |
0,77 | 94,9 | 148,7 | 6600 |
| elektromotor ARN 630Z-12 | 500 | 495 | 65,6 | 5,3 | 9650 | 1,0 |
2,1 |
0,77 | 95,2 | 148,7 | 6800 |
| elektromotor ARN 710W-12 | 560 | 495 | 73 | 5,3 | 10786 | 0,9 |
2,0 |
0,78 | 95,0 | 260 | 8100 |
| elektromotor ARN 710X-12 | 630 | 495 | 82 | 5,3 | 12128 | 0,9 |
2,0 |
0,78 | 95,1 | 298 | 8550 |
| elektromotor ARN 710Y-12 | 710 | 495 | 92 | 5,3 | 13647 | 0,9 |
2,0 |
0,78 | 95,3 | 327 | 8950 |
| elektromotor ARN 710Z-12 | 800 | 495 | 104 | 5,3 | 15412 | 0,9 |
2,0 |
0,78 | 95,5 | 366 | 9500 |
Elektromotory ARN 14 pólové (vn elektromotor)
| elektromotor ARN 630W-16 | 200 | 371 | 30,8 | 4,9 | 5156 | 0,7 |
1,9 |
0,67 | 92,9 | 119,0 | 6000 |
| elektromotor ARN 630X-16 | 225 | 371 | 34,6 | 4,9 | 5801 | 0,7 |
1,9 |
0,67 | 93,1 | 126,0 | 6150 |
| elektromotor ARN 630Y-16 | 250 | 371 | 38,4 | 4,9 | 6445 | 0,7 |
1,9 |
0,67 | 93,2 | 135,0 | 6350 |
| elektromotor ARN 630Z-16 | 280 | 371 | 42,8 | 4,9 | 7218 | 0,7 |
1,9 |
0,67 | 93,4 | 149,0 | 6600 |

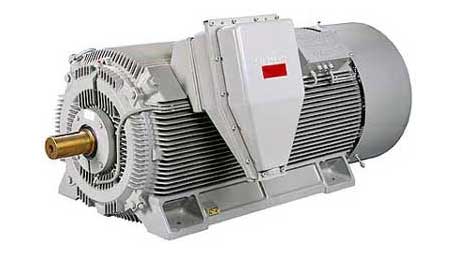

Vysokonapäťový elektromotor typ ARN – SEM Drásov
| Typ | Pn[kW] | nn[min-1] | l“[%] | coscp[1] | In[A] | Ik/In[1] | Mn[Nm] | Mk/Mn[1] | Mmax/Mn[1] | J[kg m2] | m[kg] |
| elektromotor 1AN5 355 Lk-2 | 160 | 2967 | 93,5 | 0,88 | 18,8 | 5,7 | 515 | 1,2 | 2,6 | 2,5 | 1650 |
| elektromotor 1AN5 355L-2 | 200 | 2969 | 94,1 | 0,88 | 23,5 | 5,7 | 642 | 1,3 | 2,6 | 2,7 | 1680 |
| elektromotor 1AN5 355X-2 | 250 | 2969 | 94,5 | 0,89 | 28,9 | 5,7 | 804 | 1,3 | 2,6 | 3,5 | 1870 |
| elektromotor 1AN5 355Y-2 | 315 | 2970 | 95,3 | 0,89 | 35,8 | 5,7 | 1012 | 1,3 | 2,6 | 3,9 | 2060 |
| elektromotor 1AN5 355Lk-4 | 160 | 1483 | 93,5 | 0,87 | 19,0 | 5,7 | 1030 | 1,0 | 2,3 | 5,0 | 1600 |
| elektromotor 1AN5 355L-4 | 200 | 1484 | 93,9 | 0,87 | 24,0 | 5,7 | 1290 | 0,85 | 2,0 | 5,3 | 1610 |
| elektromotor 1AN5 355X-4 | 250 | 1484 | 94,1 | 0,88 | 29,1 | 5,7 | 1612 | 0,85 | 2,0 | 6,2 | 1830 |
| elektromotor 1AN5 355Y-4 | 315 | 1485 | 94,5 | 0,88 | 36,5 | 5,7 | 2027 | 0,9 | 2,4 | 7,2 | 2060 |
| elektromotor 1AN5 355Z-4 | 400 | 1486 | 95,1 | 0,87 | 46,7 | 5,7 | 2570 | 1,0 | 2,2 | 9,9 | 2290 |
| elektromotor 1AN5 355L-6 | 160 | 989 | 93,5 | 0,83 | 19,9 | 5,5 | 1544 | 1,1 | 2,4 | 7,65 | 1700 |
| elektromotor 1AN5 355X-6 | 200 | 989 | 94,0 | 0,83 | 24,7 | 5,5 | 1932 | 1,1 | 2,3 | 9,7 | 1980 |
| elektromotor 1AN5 355Y-6 | 250 | 990 | 94,5 | 0,83 | 30,7 | 5,5 | 2412 | 1,1 | 2,4 | 11,4 | 2130 |
| elektromotor 1AN5 355Z-6 | 315 | 990 | 95,1 | 0,83 | 38,5 | 5,5 | 3041 | 1,1 | 2,2 | 12,7 | 2330 |
| elektromotor 1AN5 355Y-8 | 160 | 743 | 94,0 | 0,82 | 20,0 | 5,5 | 2061 | 0,9 | 2,0 | 11,4 | 2200 |
| elektromotor 1AN5 355Z-8 | 200 | 743 | 94,5 | 0,83 | 25,4 | 5,5 | 2577 | 0,9 | 2,2 | 13,0 | 2360 |
Vysokonapatovy elektromotor 6kV
| Typ | Pn [kW] | nn [min-1] | l“[%] | coscp [1] | In [A] | Mn [Nm] | Mmax/Mn [1] | Rotorove napetf, proud a odpor | J[kg m2] | m [kg] | ||
| U2 [V] | I2 [A] | R2f [O] | ||||||||||
| elektromotor 1YG 600 Mk-4 | 400 | 1485 | 91,5 | 0,9 | 47,0 | 2582 | 2,8 | 600 | 415 | 0,0060 |
27 |
3500 |
| elektromotor 1YG 600 M-4 | 500 | 1485 | 92,5 | 0,9 | 57,8 | 3220 | 2,8 | 715 | 447 | 0,0063 |
31 |
3890 |
| elektromotor 1YG 600 L-4 | 630 | 1485 | 93,0 | 0,9 | 72,4 | 4045 | 2,8 | 898 | 443 | 0,0070 |
39 |
4300 |
| 1YG 710 M-4 | 800 | 1488 | 93,0 | 0,9 | 92 | 5126 | 3,0 | 1027 | 496 | 0,0053 |
62 |
5400 |
| elektromotor 1YG 710 L-4 | 1000 | 1490 | 94,0 | 0,9 | 114 | 6410 | 3,0 | 1200 | 525 | 0,0053 |
74 |
5700 |
| elektromotor 1YG 710 Y-4 | 1250 | 1490 | 95,0 | 0,9 | 141 | 8007 | 3,0 | 1447 | 528 | 0,0059 |
92 |
6500 |
| elektromotor 1YG 800 S-4 | 1400 | 1490 | 94,6 | 0,9 | 158 | 8975 | 3,0 | 1131 | 758 | 0,0038 |
142 |
7700 |
| elektromotor 1YG 800 M-4 | 1600 | 1490 | 95,0 | 0,9 | 180 | 10255 | 3,0 | 1273 | 765 | 0,0040 |
172 |
8450 |
| elektromotor 1YG 800 L-4 | 1800 | 1490 | 95,5 | 0,9 | 202 | 11530 | 3,0 | 1457 | 750 | 0,0044 |
200 |
9100 |
| elektromotor 1YG 600 Mk-6 | 315 | 990 | 93,5 | 0,86 | 37,5 | 3052 | 2,6 | 623 | 310 | 0,0078 |
40 |
3600 |
| elektromotor 1YG 600 M-6 | 400 | 990 | 94,0 | 0,87 | 47,0 | 3861 | 2,6 | 681 | 372 | 0,0081 |
42 |
3950 |
| elektromotor 1YG 600 L6 | 500 | 990 | 94,3 | 0,88 | 57,9 | 4822 | 2,6 | 836 | 376 | 0,0091 |
51 |
4200 |
| elektromotor 1YG600L-6sp | 560 | 989 | 94,4 | 0,88 | 65,0 | 5407 | 2,3 | 836 | 412 | 0,0091 |
52 |
4400 |
| elektromotor 1YG 710 M-6 | 630 | 991 | 94,4 | 0,87 | 74,0 | 6061 | 2,8 | 942 | 423 | 0,0070 |
82 |
5250 |
| elektromotor 1YG 710 L-6 | 800 | 991 | 95,0 | 0,88 | 92,1 | 7700 | 2,8 | 1076 | 465 | 0,0073 |
92 |
5700 |
| elektromotor 1YG 710 Y-6 | 1000 | 991 | 95,5 | 0,89 | 115 | 9617 | 2,8 | 1310 | 474 | 0,0074 |
119 |
6550 |
| elektromotor 1YG 800 S-6 | 1120 | 991 | 95,0 | 0,87 | 130 | 10780 | 2,8 | 1067 | 638 | 0,0052 |
197 |
7900 |
| elektromotor 1YG 800 M-6 | 1250 | 991 | 95,2 | 0,87 | 145 | 12030 | 2,8 | 1202 | 631 | 0,0057 |
233 |
8700 |
| elektromotor 1YG 800 L-6 | 1400 | 991 | 95,5 | 0,87 | 162 | 13460 | 2,8 | 1375 | 615 | 0,0062 |
270 |
9350 |
| elektromotor 1YG 600 Mk-8 | 250 | 743 | 93,5 | 0,84 | 30,6 | 3231 | 2,4 | 598 | 258 | 0,00836 |
53 |
3650 |
| elektromotor 1YG 600 M-8 | 315 | 743 | 94,0 | 0,84 | 38,4 | 4056 | 2,4 | 650 | 309 | 0,00897 |
56 |
3900 |
| elektromotor 1YG 600 L-8 | 400 | 743 | 94,5 | 0,84 | 48,5 | 5148 | 2,4 | 780 | 324 | 0,00979 |
67 |
4200 |
| elektromotor 1YG 710 M-8 | 500 | 743 | 94,2 | 0,84 | 60,8 | 6427 | 2,4 | 815 | 390 | 0,0075 |
92 |
5300 |
| elektromotor 1YG 710 L-8 | 630 | 743 | 94,4 | 0,84 | 76,5 | 8083 | 2,4 | 1000 | 389 | 0,0085 |
113 |
5700 |
| elektromotor 1YG 710 Y-8 | 850 | 743 | 95,0 | 0,84 | 102,5 | 10924 | 2,4 | 1160 | 447 | 0,0083 |
132 |
6550 |
| elektromotor 1YG 800 S-8 | 950 | 743 | 95,0 | 0,84 | 115 | 12200 | 2,4 | 1172 | 496 | 0,0084 |
246 |
8000 |
| elektromotor 1YG 800 M-8 | 1050 | 743 | 95,2 | 0,84 | 126 | 13466 | 2,4 | 1368 | 467 | 0,0095 |
299 |
9000 |
| elektromotor 1YG 800 L-8 | 1150 | 743 | 95,5 | 0,84 | 138 | 14745 | 2,4 | 1495 | 467 | 0,0097 |
325 |
9350 |
| elektromotor 1YG 600 Mk-10 | 200 | 593 | 93,0 | 0,81 | 25,5 | 3220 | 2,7 | 579 | 221 | 0,01365 |
49 |
3850 |
| elektromotor 1YG 600 M-10 | 225 | 593 | 93,3 | 0,81 | 28,7 | 3620 | 2,7 | 675 | 211 | 0,01470 |
56 |
4150 |
| elektromotor 1YG 600 L-10 | 280 | 593 | 93,7 | 0,81 | 35,5 | 4508 | 2,7 | 812 | 217 | 0,01650 |
67 |
5000 |
| elektromotor 1YG 710 M-10 | 355 | 593 | 93,2 | 0,81 | 45,3 | 5713 | 2,7 | 814 | 274 | 0,0123 |
97 |
5300 |
| elektromotor 1YG 710 L-10 | 450 | 593 | 93,6 | 0,80 | 57,8 | 7250 | 2,7 | 1000 | 276 | 0,0142 |
120 |
5850 |
| elektromotor 1YG 710 Y-10 | 560 | 593 | 94,5 | 0,82 | 70 | 9010 | 2,7 | 1165 | 295 | 0,0159 |
141 |
6800 |
| elektromotor 1YG 800 Sk-10 | 630 | 593 | 94,6 | 0,82 | 78 | 10133 | 2,4 | 708 | 543 | 0,0051 |
269 |
7900 |
| elektromotor 1YG 800 S-10 | 710 | 593 | 94,8 | 0,82 | 88 | 11420 | 2,4 | 773 | 561 | 0,0055 |
298 |
8350 |
| elektromotor 1YG 800 M-10 | 800 | 593 | 95,0 | 0,82 | 99 | 12867 | 2,4 | 851 | 574 | 0,0060 |
336 |
8900 |
| elektromotor 1YG 800 L-10 | 900 | 593 | 95,2 | 0,83 | 110 | 14467 | 2,4 | 946 | 580 | 0,0062 |
365 |
9200 |
| elektromotor 1YG 600 M-12 | 200 | 494 | 93,1 | 0,77 | 26,8 | 3882 | 2,5 | 558 | 228 | 0,0149 |
60 |
3850 |
| elektromotor 1YG 600 L-12 | 225 | 494 | 93,5 | 0,77 | 30,0 | 4358 | 2,5 | 668 | 211 | 0,0167 |
72 |
4150 |
| elektromotor 1YG 710 M-12 | 280 | 494 | 93,7 | 0,77 | 37,3 | 5421 | 2,5 | 700 | 250 | 0,0146 |
108 |
5300 |
| elektromotor 1YG 710 L-12 | 355 | 494 | 94,0 | 0,79 | 46 | 6864 | 2,5 | 830 | 260 | 0,0167 |
133 |
5750 |
| elektromotor 1YG 710 Y-12 | 500 | 494 | 94,5 | 0,8 | 64 | 9675 | 2,2 | 960 | 321 | 0,0150 |
157 |
6800 |
| elektromotor 1YG 800 Sk-12 | 560 | 495 | 94,8 | 0,79 | 72 | 10800 | 2,5 | 940 | 363 | 0,0097 |
263 |
8000 |
| elektromotor 1YG 800 S-12 | 630 | 495 | 95,0 | 0,79 | 81 | 12137 | 2,5 | 1085 | 352 | 0,0104 |
302 |
8550 |
| elektromotor 1YG 800 M-12 | 710 | 495 | 95,2 | 0,8 | 90 | 13680 | 2,5 | 1177 | 366 | 0,0110 |
331 |
9000 |
| elektromotor 1YG 800 L-12 | 800 | 495 | 95,5 | 0,8 | 101 | 15413 | 2,5 | 1290 | 376 | 0,0117 |
370 |
9500 |
| Typ | Pn [kW] | nn [min-1] | In [A] | l“[%] | coscp [1] | Mn [Nm] | Mmax/Mn [1] | Rotorove napetf, proud a odpor | J[kg m2] | m [kg] | ||
| U2 [V] | I2 [A] | R2f [O] | ||||||||||
| elektromotor GP 600X-4 | 400 | 1485 |
47 |
91,5 | 0,9 | 2582 | 2,8 | 600 | 415 | 0,0060 |
27 |
3500 |
| elektromotor GP 600Y-4 | 500 | 1485 | 57,8 | 92,5 | 0,9 | 3220 | 2,8 | 715 | 447 | 0,0063 |
31 |
3890 |
| elektromotor GP 600Z-4 | 630 | 1485 | 72,4 |
93 |
0,9 | 4045 | 2,8 | 898 | 443 | 0,0070 |
39 |
4300 |
| elektromotor GP 710X-4 | 800 | 1488 |
92 |
93 |
0,9 | 5126 | 3,0 | 1027 | 496 | 0,0053 |
62 |
5400 |
| elektromotor GP 710Y-4 | 1000 | 1490 | 114 |
94 |
0,9 | 6410 | 3,0 | 1200 | 525 | 0,0053 |
74 |
5700 |
| elektromotor GP 710Z-4 | 1250 | 1490 | 141 |
95 |
0,9 | 8007 | 3,0 | 1447 | 528 | 0,0059 |
92 |
6500 |
| elektromotor GP 600X-6 | 315 | 990 | 37,5 | 93,5 | 0,86 | 3052 | 2,6 | 623 | 310 | 0,0078 |
40 |
3700 |
| elektromotor GP 600Y-6 | 400 | 990 |
47 |
94 |
0,87 | 3861 | 2,6 | 681 | 372 | 0,0081 |
42 |
4000 |
| elektromotor GP 600Z-6 | 500 | 990 | 57,9 | 94,3 | 0,88 | 4822 | 2,6 | 836 | 376 | 0,0091 |
51 |
4300 |
| elektromotor GP 600Z-6sp | 560 | 989 |
65 |
94,4 | 0,88 | 5407 | 2,3 | 836 | 412 | 0,0091 |
52 |
4400 |
| elektromotor GP 710X-6 | 630 | 991 |
74 |
94,4 | 0,87 | 6061 | 2,8 | 942 | 423 | 0,0070 |
82 |
5350 |
| elektromotor GP 710Y-6 | 800 | 991 | 92,1 |
95 |
0,88 | 7700 | 2,8 | 1076 | 465 | 0,0073 |
92 |
5800 |
| elektromotor GP 710Z-6 | 1000 | 991 | 115 | 95,5 | 0,89 | 9617 | 2,8 | 1310 | 474 | 0,0074 |
119 |
6550 |
| elektromotor GP 600X-8 | 250 | 743 | 30,6 | 93,5 | 0,84 | 3231 | 2,4 | 598 | 258 | 0,00836 |
53 |
3750 |
| elektromotor GP 600Y-8 | 315 | 743 | 38,4 |
94 |
0,84 | 4056 | 2,4 | 650 | 309 | 0,00897 |
56 |
4000 |
| elektromotor GP 600Z-8 | 400 | 743 | 48,5 | 94,5 | 0,84 | 5148 | 2,4 | 780 | 324 | 0,00979 |
67 |
4300 |
| elektromotor GP 710X-8 | 500 | 743 | 60,8 | 94,2 | 0,84 | 6427 | 2,4 | 815 | 390 | 0,0075 |
92 |
5400 |
| elektromotor GP 710Y-8 | 630 | 743 | 76,5 | 94,4 | 0,84 | 8083 | 2,4 | 1000 | 389 | 0,0085 |
113 |
5800 |
| elektromotor GP 710Z-8 | 850 | 743 | 102,5 |
95 |
0,84 | 10924 | 2,4 | 1160 | 447 | 0,0083 |
132 |
6550 |
| elektromotor GP 600X-10 | 200 | 593 | 25,5 |
93 |
0,81 | 3220 | 2,7 | 579 | 221 | 0,01365 |
49 |
3950 |
| elektromotor GP 600Y-10 | 225 | 593 | 28,7 | 93,3 | 0,81 | 3620 | 2,7 | 675 | 211 | 0,01470 |
56 |
4250 |
| elektromotor GP 600Z-10 | 280 | 593 | 35,5 | 93,7 | 0,81 | 4508 | 2,7 | 812 | 217 | 0,01650 |
67 |
4600 |
| elektromotor GP 710X-10 | 355 | 593 | 45,3 | 93,2 | 0,81 | 5713 | 2,7 | 814 | 274 | 0,0123 |
97 |
5400 |
| elektromotor GP 710Y-10 | 450 | 593 | 57,8 | 93,6 | 0,8 | 7250 | 2,7 | 1000 | 276 | 0,0142 |
120 |
4950 |
| elektromotor GP 710Z-10 | 560 | 593 |
70 |
94,5 | 0,82 | 9010 | 2,7 | 1165 | 295 | 0,0158 |
141 |
6800 |
| elektromotor GP 600Y-12 | 200 | 494 | 26,8 | 93,1 | 0,77 | 3882 | 2,5 | 558 | 228 | 0,0149 |
60 |
3950 |
| elektromotor GP 600Z-12 | 225 | 494 |
30 |
93,5 | 0,77 | 4358 | 2,5 | 668 | 211 | 0,0167 |
72 |
4250 |
| elektromotor GP 710X-12 | 280 | 494 | 37,3 | 93,7 | 0,77 | 5421 | 2,5 | 700 | 250 | 0,0146 |
108 |
5400 |
| elektromotor GP 710Y-12 | 355 | 494 |
46 |
94 |
0,79 | 6864 | 2,5 | 830 | 260 | 0,0167 |
133 |
5850 |
| elektromotor GP 710Z-12 | 500 | 494 |
64 |
94,5 | 0,8 | 9675 | 2,2 | 960 | 321 | 0,0150 |
157 |
6800 |
225kW krúžkový elektromotor vn
Kde nás nájdete : VYBO Electric s.r.o. – elektrotechnická spoločnosť Spišská Nová Ves
