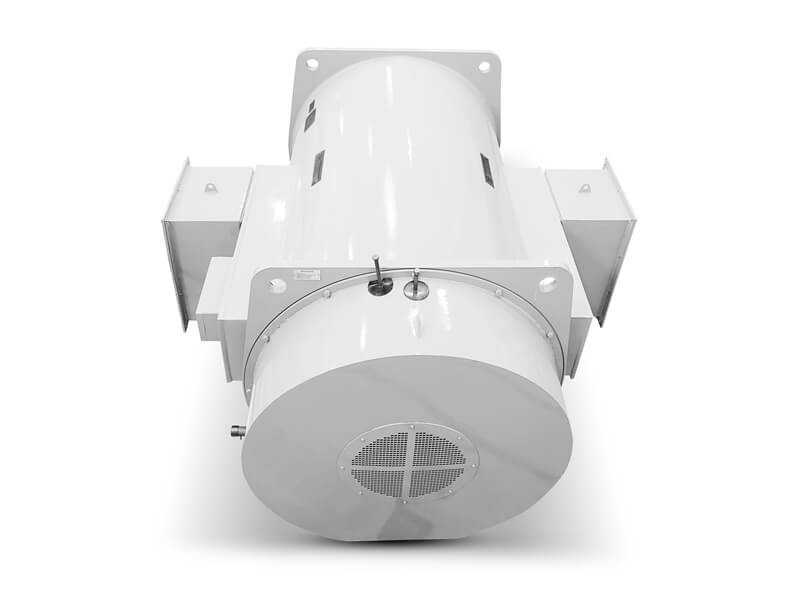

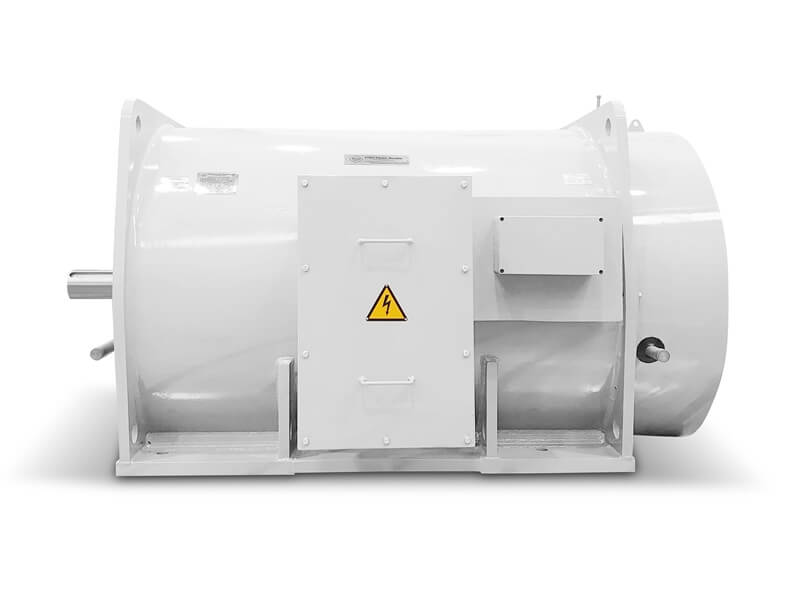

Vysokonapäťový trubkový elektromotor H27R-TB-7103-4, 1600kw, 1493ot, 6000V

Tento vysokonapäťový elektromotor je určený pre náročné priemyselné pohony s veľmi vysokým prenášaným výkonom, kde sa vyžaduje stabilná rýchlosť, riadený odvod tepla a prevádzková istota pri napájaní 6000 V. Vysokonapäťový trúbkový elektromotor H27R-TB 7103-4 je 4-pólový elektromotor s menovitými 1493 ot./min, ktorý je univerzálne použiteľný pre rôzne stroje a veľké technologické celky s konštantnou rýchlosťou. Trúbkové chladenie IC511 odvádza teplo cez rúrkový výmenník a pomáha udržiavať rovnomerné teplotné pole statora, čo podporuje stabilné elektrické parametre aj pri dlhodobej prevádzke. V praxi 4-pólový elektromotor poskytuje vyvážený kompromis medzi krútiacim momentom a otáčkami okolo 1500 ot./min, čo je vhodné pre rozsiahle procesné aplikácie v ťažkom priemysle.

Výkon: 1600 kW
Otáčky: 1493 ot./min
Typ: H27R-TB 7103-4
Prúd: 174,2 A
Veľkosť rámu: 710 mm
Účinnosť: 96,3 %
Hmotnosť: 8502 kg

Modulárne vyhotovenie, rúrkové IC511 chladenie, krytie IP55 a napájanie 6 kV

Vysokonapäťový trúbkový elektromotor H27R-TB 7103-4 je skonštruovaný na modulárnom ráme, ktorý umožňuje prispôsobiť montážne riešenie podľa konkrétnej aplikácie bez oslabenia mechanickej stability. Modulárny rám podporuje tuhosť a presnosť uloženia, čo je pri prenose výkonu 1600 kW dôležité z hľadiska vibrácií, súososti a dlhodobej prevádzkovej istoty. Krytie IP55 chráni motor proti vnikaniu prachu a proti striekajúcej vode, takže je vhodný do priemyselných prevádzok s premenlivou prašnosťou a vlhkosťou. Napájanie 6000 V umožňuje efektívne napájanie vysokého výkonu pri primeraných prúdoch, čo podporuje racionálne dimenzovanie káblových trás a ochranných prvkov. Rúrkové chladenie IC511 odvádza teplo cez výmenník s definovanou tepelnou cestou, vďaka čomu je odvod tepla stabilný a menej závislý od lokálnych podmienok prúdenia v strojovni. Pre špecifické projektové požiadavky na odvetranie alebo tlakové pomery je na vyžiadanie dostupné aj chladenie IC516.

Vysokonapäťový 1600 kW motor na 6000 V s trúbkovým chladením IC511 a otáčkami 1493 ot./min

Tento 4-pólový elektromotor pracuje pri menovitých 1493 ot./min, čo je typická rýchlosť pre veľké priemyselné pohony s konštantnou rýchlosťou a s požiadavkou na predvídateľné správanie v ustálenom režime. 4-pólové motory sú univerzálne použiteľné pre rôzne stroje, pretože poskytujú vhodný krútiaci moment pre procesné záťaže a zároveň udržiavajú otáčky okolo 1500 ot./min, ktoré sú štandardom v mnohých technologických procesoch. Trúbkové chladenie IC511 stabilizuje prevádzkové teploty tým, že odvádza teplo do rúrkového výmenníka; tým sa obmedzujú teplotné špičky a znižuje sa tepelný stres izolačného systému pri dlhodobom zaťažení. Rúrkové chladenie IC511 prispieva aj k dlhodobej stabilite účinnosti, pretože rovnomernejšie teplotné pole podporuje stabilitu elektrických parametrov v čase. Ak projekt vyžaduje iný spôsob odvetrania alebo vyšší tlak chladiaceho vzduchu, IC516 je dostupné na vyžiadanie.

VN trojfázový elektromotor s chladením IC511 a krytím IP55 pre sieť 6000 V

Ako VN elektromotor do siete 6000 V je tento model určený pre prevádzky, kde sa vyžaduje robustná konštrukcia, stabilné elektrické vlastnosti a spoľahlivé chladenie pri vysokom prenose výkonu. Trojfázový vysokonapäťový elektromotor je vhodný pre nepretržitú alebo dlhodobú prevádzku, pri ktorej tepelná stabilita významne ovplyvňuje životnosť izolácie, ložísk a dostupnosť technológie. IP55 krytie poskytuje ochranu proti prachu a vodnej triešti, čo je praktické pri bežných priemyselných vplyvoch a pri prevádzkach s premenlivou vlhkosťou. IC511 chladenie udržiava teploty aktívnych častí v stabilnom pásme, čím prispieva k životnosti izolácie a k stabilite účinnosti počas dlhých cyklov. Modulárny rám uľahčuje integráciu do stroja a umožňuje prispôsobiť montážne riešenie podľa projektových požiadaviek bez kompromisov v tuhosti a stabilite uloženia.

Trúbkovo chladená séria H27R-TB pre veľké pohony a procesné aplikácie

Séria H27R-TB je určená pre aplikácie, kde je potrebné riadiť odvod tepla cez výmenník a minimalizovať závislosť chladenia od podmienok v okolí motora. Trúbkové chladenie IC511 sústreďuje prestup tepla do rúrkového výmenníka a podporuje stabilnú tepelnú bilanciu aj pri veľmi vysokom výkone. Vysokonapäťový trúbkový elektromotor v tejto triede spája robustnú mechanickú konštrukciu s praktickým 4-pólovým konceptom, ktorý je univerzálne použiteľný pre rôzne stroje a technologické uzly. Pri projektovej potrebe alternatívneho spôsobu odvetrania je dostupné aj chladenie IC516 na vyžiadanie, aby sa koncepcia chladenia prispôsobila konkrétnym podmienkam prevádzky. Typické použitie zahŕňa hlavné pohony mlynských agregátov, veľké procesné kompresory, ventilátory technologických okruhov a čerpadlá pre vysoké prietoky.
