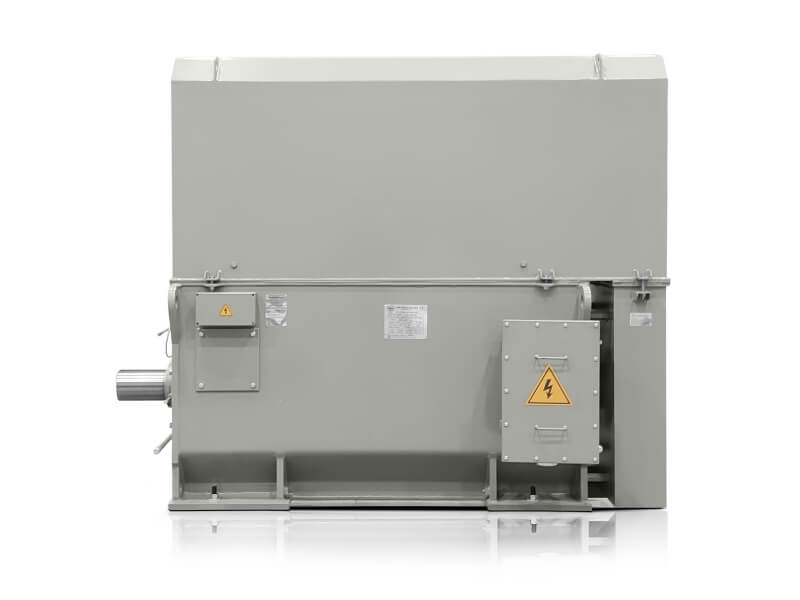

Typ elektromotora: H27R-4503-12-6 400KW 6000V 50HZ
| Všeobecné dáta | |
| Typ | H27R 4503-12-6 |
| Rám (mm) | 450 |
| Elektrické dáta | |
| Výkon (kW) | 400 |
| Menovitý prúd (A) | 52,8 |
| Rýchlosť (rpm) | 493 |
| Frekvencia (Hz) | 50 |
| Póly | 12 |
| Napätie (V) | 6000 |
| Krútiaci moment (Nm) | 7748 |
| Pripojenie | Y |
| Mmax/Mn | 1,8 |
| Mst/Mn | 0,9 |
| Ist/In | 4,2 |
| Zotrvačnosť rotora (kg·m2) | 56 |
| Zotrvačnosť záťaže (kg·m2) | 4090 |
| Výkonnosť | |
| Efektívnosť (%) | 93,8 |
| Účinník | 0,78 |
| Príslušenstvo | |
| 6 x PT100 vo vinutiach | |
| 1 x PT100 v NDE ložisku | |
| 1 x PT100 v DE ložisku | |
| Antikondenzačný ohrievač 230 V | |
| 3 x PTC termistor | |
| Normy | |
| Štandard: špecifikácia | IEC60034-1 |
| Štandard: test | IEC60034-2 |
| Štandard: hluk | IEC60034-9 |
| Štandard: vibrácie | IEC60034-14 |
| Podmienky prostredia | |
| Okolitá teplota (°C) | -20 až +40 (-30, +50, +60 voliteľné) |
| Nadmorská výška | do 1000 m |
| Mechanické dáta | |
| Izolačná trieda | F |
| Zvýšenie teploty (oteplenie) | B |
| Inštalácia | IM B3 (iné dizajny na vyžiadanie) |
| Zaťaženie | S1 (S2, S3, S4 – S9 voliteľné) |
| Trieda ochrany | IP55 |
| Typ chladenia | IC611 (Na vyžiadanie IC616, IC666) |
| Približná hmotnosť | 4950 kg |
| Vibrácie (mm/s) | 2.8 |
| Smer rotácie | Oba |
| Štartovanie | DOL, VFD, Softštartér |
| Typ zaťaženia | Parabolická alebo lineárna krivka |
| Farba | RAL7030 |
| Odtieň laku | Lesklý |
| Klietka rotora | Medená pásovina |
| Typ svorkovnice | VYBO CB1-HV |
| Dáta o ložiskách | |
| Ložiská DE/NDE | NU228-C3+6030-C3/NU228-C3 |
| Mazivo | Lithiový základ č.2 (teplotná trieda) |
Dlhý popis produktu
Zváraný oceľový rám prináša pri tomto riešení nižšiu hmotnosť pri zachovaní vysokej tuhosti, čo znižuje nároky na manipuláciu aj montáž a pomáha držať investičné náklady pod kontrolou. Model H27R 4503-12-6 je elektromotor 500 rpm s výkonom 400 kW, ktorý je určený pre aplikácie, kde rozhoduje dlhá prevádzka, stabilný krútiaci moment a rozumné prevádzkové náklady.
Úsporná prevádzka pri trvalom priemyselnom zaťažení
Menovitý prúd 52,8 A, účinnosť 93,8 % a účinník 0,78 vytvárajú základ pre ekonomickú prevádzku vo veľkých technologických celkoch. Tento trojfázový elektromotor pracuje s menovitými otáčkami 493 ot./min a menovitým krútiacim momentom 7748 Nm, takže je vhodný tam, kde sa očakáva plynulé prenášanie vysokého momentu bez zbytočných strát.
Chladenie, ktoré chráni vnútro motora
IC611 chladenie vzduch-vzduch udržiava vnútorný okruh oddelený od okolitého priestoru, čo pomáha v prašných prevádzkach aj v prostredí so zvýšenou koróznou záťažou. Značka VYBO Electric pri sérii H27R-HD-Modular používa konštrukciu, ktorá podporuje spoľahlivosť v oblasti pohonnej techniky pri dlhodobom nasadení.
- Vinutie statora je impregnované technológiou VPI pre lepšiu odolnosť voči vibráciám a vlhkosti.
- Klietka rotora z medenej pásoviny podporuje nižšie elektrické straty a dlhšiu životnosť pri náročnej záťaži.
- Izolačná trieda F spolu s triedou nárastu teploty B vytvára rezervu pre stabilnú prevádzku.
- Ložisko DE NU228-C3+6030-C3 a ložisko NDE NU228-C3 sú určené pre robustné uloženie rotora.
Technické parametre pre návrh pohonu
Pre návrh rozbehu a ochrany je dôležitý aj rozbehový moment dosahujúci 0,9-násobok menovitého momentu, zvratový moment 1,8-násobok menovitého momentu a rozbehový prúd 4,2-násobok menovitého prúdu. Zotrvačnosť rotora 56,0 kg·m² spolu so zotrvačnosťou zaťaženia 4090,0 kg·m² pomáha pri výpočte nábehu sústavy a pri voľbe istiacich prvkov pre stabilný chod vysokonapäťového elektromotora.
Nasadenie vo veľkých prevádzkach
Model sa uplatní v mlynoch a drvičoch v cementárňach, v pohonoch dopravníkových liniek v baníctve, v čerpadlových staniciach pre vodohospodárske celky, v kompresorových jednotkách pre spracovanie plynu, v miešacích a miešadlových agregátoch v chemickom priemysle aj v ťažkých ventilátorových zostavách pre energetiku. Hmotnosť balenia 4950 kg treba zohľadniť pri logistike, no zároveň podporuje robustné vyhotovenie pre dlhodobú prevádzku.
Riešenie pre OEM aj modernizácie liniek
Ak potrebujete spoľahlivý pohon s vysokou účinnosťou, robustnou mechanickou konštrukciou a dobrými podmienkami pre integráciu do veľkých celkov, H27R 4503-12-6 predstavuje praktickú voľbu pre nové projekty aj modernizácie. Využite ponuku a získajte motor, ktorý pomáha znižovať prevádzkové náklady pri zachovaní výkonovej rezervy.
