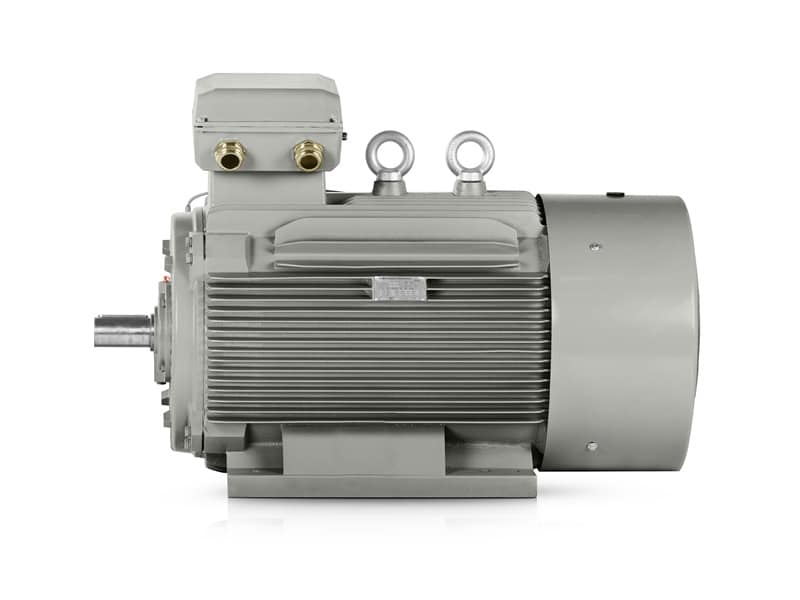

Typ elektromotoru: 4LC-355LX2A-4, 450 kW
| Všeobecné dáta | |
| Typ | 4LC-355LX2A-4 |
| Rám (mm) | 355 |
| Elektrické dáta | |
| Výkon (kW) | 450 |
| Menovitý prúd 400 V (A) | 744 |
| Menovitý prúd 690 V (A) | 431 |
| Rýchlosť (rpm) | 1490 |
| Frekvencia (Hz) | 50 |
| Póly | 4 |
| Napätie (V) | 400/690 |
| Pripojenie | △/Y |
| Zvratový moment (maximálny) | 2,2 |
| Moment nakrátko | 1,8 |
| Prúd nakrátko | 8,5 |
| Zotrvačnosť rotora (kg*m²) | – |
| Výkonnosť | |
| Efektívnosť (100%) | 96,9 |
| Účinník (100%) | 0,9 |
| Príslušenstvo | |
| 3 x PTC termistor | |
| Normy | |
| Štandard: špecifikácia | IEC60034-1 |
| Štandard: test | IEC60034-2 |
| Štandard: hluk | IEC60034-9 |
| Štandard: vibrácie | IEC60034-14 |
| Podmienky prostredia | |
| Teplota okolia (°C) | -20 až +40 (-30, +50, +60 voliteľné) |
| Inštalačná nadmorská výška | do 1000 m |
| Mechanické dáta | |
| Zvýšenie teploty | B |
| Inštalácia | IM B (Na vyžiadanie) |
| Zaťaženie | S1 (S2, S3, S4 – S9 voliteľné) |
| Trieda ochrany | IP55 |
| Izolačná trieda | F |
| Typ chladenia | IC411 |
| Hmotnosť balenia (kg) | 2200 |
| Rozmery balenia (mm) | – |
| Vibrácie (mm/s) | 2.8 |
| Smer rotácie | Oba |
| Štartovanie | DOL, VFD, softštartér |
| Typ zataženia | Parabolická alebo lineárna krivka |
| Káblové priechodky | 2-M63X1.5 |
| Dáta o ložiskách | |
| Ložiská DE/NDE | 6322-C3/6322-C3 |
| Mazivo | Lítiový základ č.2 (teplotná trieda) |
Dlhý popis produktu
4LC-355LX2A-4 je navrhnutý tak, aby vo veľkých technológiách znižoval prevádzkové náklady bez kompromisu v spoľahlivosti. Tento elektromotor 1500 rpm s výkonom 450 kW a napájaním 400/690 V vytvára efektívny základ pre dlhodobý nepretržitý chod, kde sa úspora energie premieta priamo do nižších nákladov na výrobu. Robustná liatinová kostra pomáha udržať presné uloženie komponentov aj v podmienkach s vyšším mechanickým zaťažením.
Elektromotor 1500 rpm pre stabilný výkon v priemyselnej prevádzke
Konštrukcia s IEC veľkosťou 355 mm a menovitými otáčkami 1490 ot./min podporuje nasadenie ako nízkonapäťový elektromotor v čerpadlách, ventilátoroch a pohonoch s vysokou zotrvačnosťou. 4-pólový elektromotor s účinnosťou 96,9 % a účinníkom 0,9 prispieva k lepšej energetickej efektívnosti pri trvalej záťaži a zároveň drží prevádzku pod kontrolou aj pri náročnom rozbehu.
- Menovitý prúd △ 400V je 744 A a menovitý prúd Y 690V je 431 A.
- Pomer rozbehového momentu LRT/RLT je 1,8 a pomer zvratového momentu BDT/RLT je 2,2.
- Pomer rozbehového prúdu LRA/RLA je 8,5, čo treba zohľadniť pri návrhu spínania a ochrany.
- Hlučnosť 92 dB(A) zodpovedá výkonovej triede určenej pre veľké priemyselné celky.
- Káblové priechodky 2-M63X1.5 uľahčujú pripojenie v rozvádzačoch a motorových skriniach.
- Ložisko DE 6322-C3 a ložisko NDE 6322-C3 podporujú dlhodobú prevádzku s dôrazom na presnosť uloženia.
Nasadenie vo veľkých technológiách zvyšuje využitie investície
Tento trojfázový elektromotor sa uplatní v linkách pre pásové dopravníky, kompresorové stanice, mlyny, miešacie agregáty, extrudéry, kalandrovacie jednotky, drviče, sušiarne, ventilátory chladiacich veží, odstredivé čerpadlá, navijaky a procesné agitátory. Hmotnosť balenia 2200 kg odráža robustné priemyselné prevedenie, ktoré je vhodné pre OEM výrobcov aj prevádzkovateľov veľkých fabrík, kde je rozhodujúca dostupnosť, opakovateľnosť a dlhý servisný cyklus.
Voľba pre projekty s dôrazom na účinnosť a servis
Pri modernizácii pohonov pomáha kombinácia triedy efektivity IE4, stabilného krútiaceho priebehu a konštrukcie optimalizovanej pre dlhodobé zaťaženie. V praxi to znamená menej strát, nižšie tepelné namáhanie a lepšie podmienky pre napojenie na riadiace systémy vo výrobe. VYBO Electric dodáva riešenie pripravené na priemyselné nasadenie, preto využite ponuku a získajte motor s vysokým výkonovým potenciálom aj s prínosom pre prevádzkové náklady.
