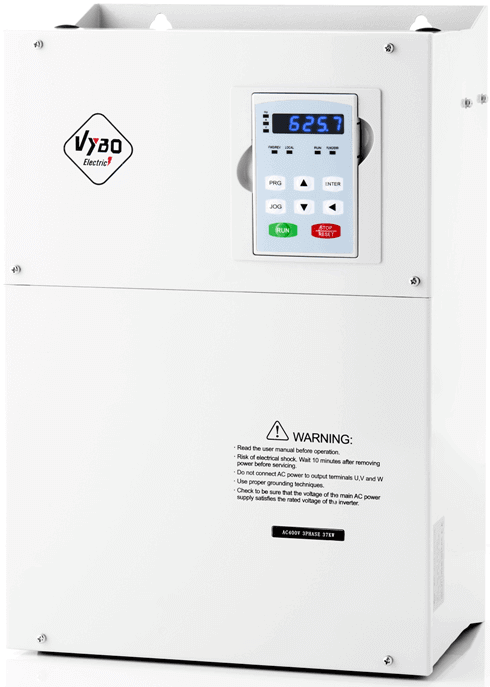

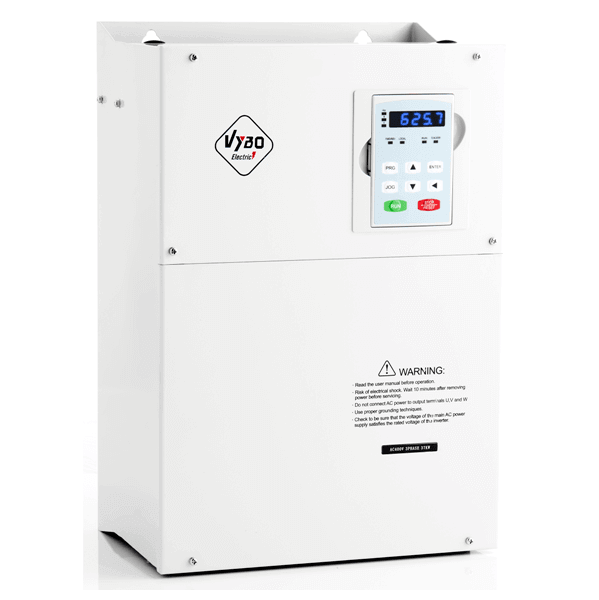

Frekvenčný menič 37kW, V800-4T0370

Dlhý popis produktu

Menič pre náročnejší pracovný rytmus a dlhodobú priemyselnú prevádzku

VYBO Electric V800 4T0370 je frekvenčný menič určený pre pohony, ktoré pracujú v intenzívnejšom priemyselnom režime a vyžadujú nielen dostatok výkonu, ale aj stabilné riadenie a spoľahlivé správanie pri každom pracovnom cykle. Menovitý výkon 37 kW, napájanie 3 x 400 V / 50–60 Hz a výstup 3 x 0–400 V AC vytvárajú pevný základ pre technologické zariadenia, kde je motor nosnou súčasťou výkonu aj prevádzkovej istoty. Menovitý výstupný prúd 75 A a maximálny vstupný prúd 76 A potvrdzujú pripravenosť tohto modelu na náročnejšie nasadenie.

Séria V800 je profesionálna rada frekvenčných meničov pre priemysel, navrhnutá s dôrazom na presnosť riadenia, prehľadnú integráciu a funkčnú výbavu, ktorá má praktický zmysel v reálnej prevádzke. Model 4T0370 je vhodný všade tam, kde technológia nemôže pracovať len približne, ale potrebuje stabilnú odozvu, dobrú kontrolu nad zrýchlením a brzdením a pripravenosť na komunikáciu s nadradeným systémom.

Integrované vektorové riadenie pre spoľahlivý priebeh aj pri vyššom zaťažení

Kľúčovou vlastnosťou modelu je integrované vektorové riadenie. Menič podporuje V/F skalárne riadenie aj SVC vektorové riadenie s otvoreným okruhom. Pri V/F riadení je výstupná frekvencia 0 – 3200 Hz. Pri SVC vektorovom riadení s otvoreným okruhom je výstupná frekvencia 0 – 320 Hz.

Pri vyšších výkonoch je kvalita riadenia ešte dôležitejšia, pretože motor často pracuje pod väčšou záťažou a zmeny pracovného stavu sa výraznejšie premietajú do celého zariadenia. Vektorové riadenie podporuje stabilnejší chod, presnejšiu reakciu a lepšiu kontrolu nad rýchlosťou. Séria V800 navyše využíva lineárnu rampu, S-krivku, automatické zvýšenie krútiaceho momentu, obmedzenie prúdu a ďalšie optimalizačné prvky, ktoré pomáhajú udržať pokojný a čitateľný priebeh prevádzky aj pri náročnejšom dennom tempe.

Výbava pre prehľadnú integráciu do priemyselného systému

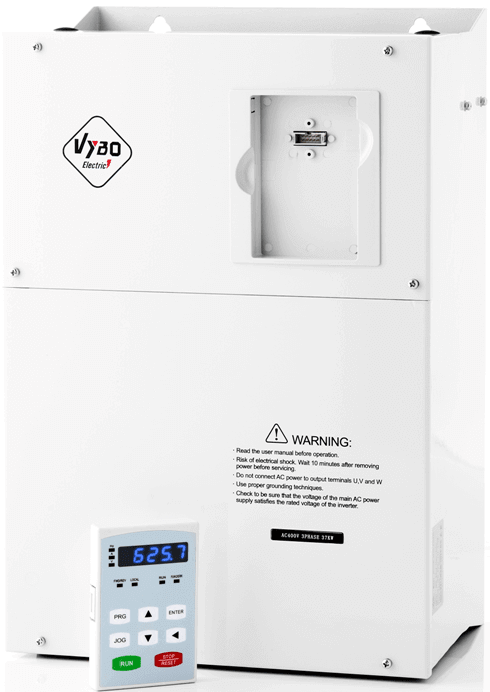

Model 4T0370 potvrdzuje, že pokročilá optimalizácia integrácie nie je v sérii V800 len marketingová formulácia, ale praktická vlastnosť. Výbava zahŕňa integrovaný MODBUS RTU, EMC filter, +10 V výstup, vstup pre PTC ochranu elektromotora, PLC inteligentnú funkciu, Emergency STOP (EMS) a možnosť pripojenia externého panelu. Zmena smeru otáčania cez externý vstup je potvrdenou súčasťou funkčnej výbavy a uľahčuje zapojenie do automatizačnej logiky stroja.

K dispozícii je aj PID regulácia s detekciou chodu na sucho, režimom spánku a detekciou vysokého alebo nízkeho tlaku. To dáva modelu dobrý základ aj pre technologické prevádzky, kde pohon ovplyvňuje prietok, tlak, pohyb média alebo stabilitu procesu. V takýchto podmienkach je dôležité, aby menič nebol len výkonovým prvkom, ale aj praktickou súčasťou celého riadiaceho konceptu.

Integrovaná brzdová jednotka pre presný dobeh výkonnejšieho pohonu

Model V800 4T0370 využíva integrovanú brzdovú jednotku, čo je pri tejto výkonovej triede veľmi cenná vlastnosť. Parametre brzdovej jednotky zahŕňajú výkon rezistora 2,5 kW, hodnotu odporu 16 Ω a odporúčaný výkon 37 kW. Takáto konfigurácia rozširuje možnosti nasadenia v technológiách, kde je dôležité kontrolované spomalenie, stabilný dobeh a dobrá práca so zmenami pracovného rytmu.

Pri výkonnejších pohonoch má kvalita brzdenia výrazný vplyv na správanie zariadenia. Ak sa technológia často spúšťa, zastavuje alebo mení tempo, menič musí tieto prechody zvládať s istotou a bez rušivých prejavov. Integrovaná brzdová jednotka preto podporuje profesionálny charakter modelu a zvyšuje jeho praktickú využiteľnosť v náročnejších prevádzkových podmienkach.

Veľkosť E a technické údaje dôležité pri návrhu inštalácie

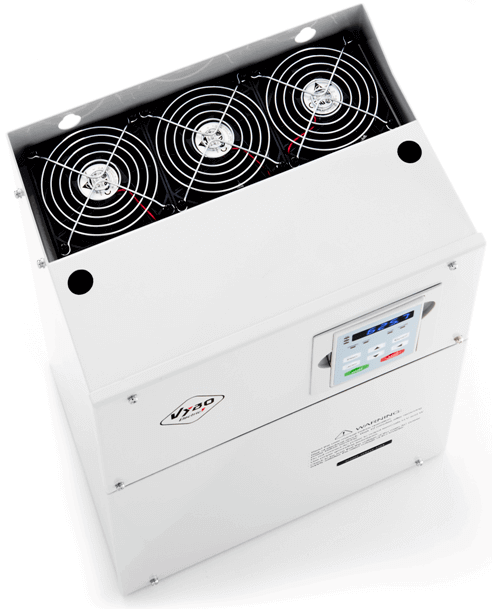

Model patrí do veľkosti E. Odporúčaný prierez napäťového kábla je 25 mm² a odporúčaný istič 100 A. Približné výkonové straty dosahujú 0,99 kW, požadovaný prietok chladiaceho vzduchu 170 m³/hod, indukčnosť AC reaktora 0,19 mH a indukčnosť DC reaktora 0,032 mH. Uťahovací moment je 4 až 6 Nm a krytie IP20 je určené pre vnútorné priemyselné prostredie.

Preťažiteľnosť 120 % / 60 s v režime P a 150 % / 60 s v režime G poskytuje rezervu aj pri kratších špičkách zaťaženia. V kombinácii s kvalitným odvetraním, správne navrhnutou kabelážou a dôsledným uzemnením to vytvára vhodný základ pre dlhodobú prevádzku v priemyselnom prostredí. Pri výkonoch tejto kategórie je práve dôsledný technický návrh inštalácie jedným z faktorov, ktoré významne ovplyvňujú výslednú spoľahlivosť.

Oblasti použitia pre výkonnejšie priemyselné zariadenia

V800 4T0370 sa hodí pre výkonnejšie dopravníkové systémy, ventilátorové zostavy, odsávacie technológie, čerpacie jednotky, miešacie zariadenia, dávkovacie linky, manipulačné pracoviská, baliace prevádzky, obslužné mechanizmy strojov aj rôzne samostatné výrobné uzly, kde je potrebné spojiť výkon 37 kW s presným, stabilným a prevádzkovo vyspelým riadením. Silnou stránkou tohto modelu je, že popri výkone prináša aj profesionálny riadiaci základ pripravený na moderné priemyselné použitie.
