Frekvenčný menič 11kW, V800-4T0110

Dlhý popis produktu

Profesionálny frekvenčný menič pre výkonné priemyselné pohony

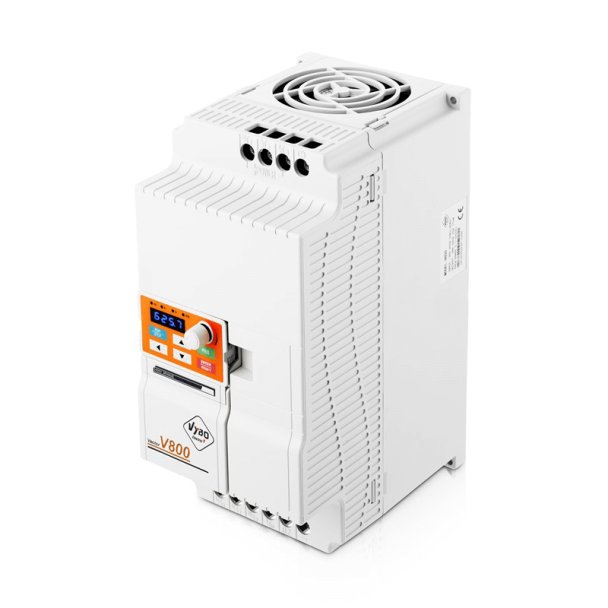

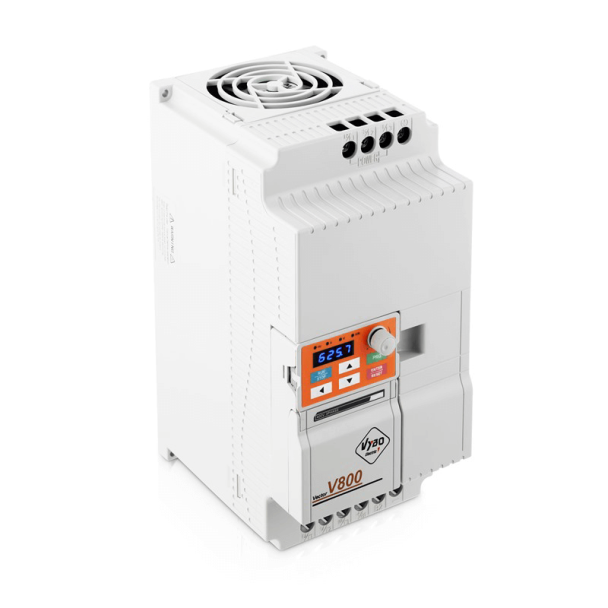

VYBO Electric V800 4T0110 je frekvenčný menič určený pre priemyselné aplikácie, v ktorých je dôležitá presná regulácia otáčok, stabilný prenos výkonu a spoľahlivá integrácia do modernej technológie. Menovitý výkon 11 kW a napájanie 3 x 400 V / 50–60 Hz predurčujú tento model pre náročnejšie prevádzky, kde sa od riadenia motora očakáva viac než len základná zmena frekvencie. Ide o profesionálnu radu frekvenčných meničov pre priemysel, ktorá je postavená na presnosti riadenia, dobrej prevádzkovej stabilite a na pokročilej optimalizácii integrácie dôležitých funkcií priamo do jedného zariadenia.

Model V800 4T0110 poskytuje výstup 3 x 0–400 V AC, menovitý výstupný prúd 25 A a maximálny vstupný prúd 26 A. Takáto konfigurácia vytvára pevný základ pre technológie, kde pohon tvorí kľúčovú súčasť pracovného procesu a kde je potrebné udržiavať motor v stabilnom režime aj pri zmenách prevádzkového zaťaženia. Pri výkone 11 kW už býva rozhodujúce nielen to, či menič motor rozbehne, ale aj to, ako kultivovane a presne ho vedie počas dlhodobej práce, počas rozbehu, pri spomaľovaní aj v meniacich sa prevádzkových stavoch.

Integrované vektorové riadenie ako hlavná technická výhoda série V800

Najdôležitejšou vlastnosťou série V800 je integrované vektorové riadenie. Pri modeli 4T0110 je k dispozícii V/F skalárne riadenie aj SVC vektorové riadenie s otvoreným okruhom. Práve táto kombinácia robí z meniča profesionálny riadiaci prvok vhodný pre priemyselné technológie, kde je dôležitá presnejšia odozva pohonu, lepšia stabilita rýchlosti a pokojnejšie správanie pri zmenách zaťaženia.

Výstupná frekvencia sa pri tomto modeli musí uvádzať vždy podľa režimu riadenia. Pri V/F riadení je výstupná frekvencia 0 – 3200 Hz. Pri SVC vektorovom riadení s otvoreným okruhom je výstupná frekvencia 0 – 320 Hz.

Vektorové riadenie v otvorenej slučke je prínosné všade tam, kde sa od pohonu očakáva stabilita a presnejšia kontrola nad správaním motora. Séria V800 zároveň využíva viacero funkcií, ktoré podporujú kultivovaný chod technológie. Patrí sem lineárna rampa, S-krivka, automatické zvýšenie krútiaceho momentu, obmedzenie prúdu a ďalšie optimalizačné mechanizmy, ktoré pomáhajú udržať plynulosť prevádzky aj v náročnejších pracovných podmienkach.

Pokročilá optimalizácia integrácie pre modernejšie priemyselné riešenia

Jednou z dôležitých predností modelu V800 4T0110 je pokročilá optimalizácia integrácie. V praxi to znamená, že menič nie je iba výkonovou jednotkou, ale zároveň prináša komunikačné, riadiace a ochranné funkcie, ktoré zjednodušujú návrh technológie. Výsledkom je prehľadnejšie zapojenie, úspornejšie využitie priestoru v rozvádzači a lepšia pripravenosť na začlenenie do automatizovaného systému.

Model je vybavený integrovaným MODBUS RTU, EMC filtrom, +10 V výstupom, vstupom pre PTC ochranu elektromotora, PLC inteligentnou funkciou a možnosťou pripojenia externého panelu. Nechýba ani Emergency STOP (EMS), čo rozširuje možnosti zapojenia v priemyselnej prevádzke. Potvrdená je aj zmena smeru otáčania cez externý vstup, takže menič možno prirodzene integrovať do strojového riadenia alebo do logiky technologického celku.

Dôležitou súčasťou výbavy je aj kombinácia PID funkcie s detekciou chodu na sucho, režimom spánku a detekciou vysokého alebo nízkeho tlaku. To rozširuje využitie meniča v prevádzkach, kde má pohon nielen mechanickú, ale aj procesnú úlohu. Pri takýchto aplikáciách je podstatné, aby riadenie vedelo reagovať na stav systému a pomáhalo udržiavať prevádzku v stabilnom režime bez zbytočných výkyvov.

Brzdová jednotka pre kontrolované spomaľovanie a stabilnejší pracovný cyklus

Model V800 4T0110 je vybavený integrovanou brzdovou jednotkou, čo je pri tejto výkonovej triede veľmi dôležitá vlastnosť. Pri pohonoch s výkonom 11 kW už má spôsob spomaľovania výrazný vplyv na kultúru chodu technológie, opakovateľnosť pracovného cyklu aj na celkovú prevádzkovú stabilitu. Brzdová jednotka preto nie je iba doplnkovou funkciou, ale praktickým prvkom, ktorý rozširuje možnosti nasadenia meniča v reálnych priemyselných podmienkach.

Pre tento model sú k dispozícii dáta brzdovej jednotky s výkonom rezistora 0,5 kW, s hodnotou odporu 65 Ω a s odporúčaným výkonom 11 kW.Brzda pomáha pri aplikáciách, kde sa vyžaduje presnejšie zastavenie, častejšie zmeny pracovného rytmu alebo lepšia kontrola nad dobehom pohonu.

Pri výkonnejších strojoch býva kvalitné brzdenie rozhodujúce najmä v opakovaných cykloch, pri manipulácii s materiálom, pri linkách s presným načasovaním pohybu aj pri technológiách, kde je potrebné udržať vysokú prevádzkovú disciplínu. Integrovaná brzdová jednotka preto zvyšuje praktickú hodnotu modelu a podporuje jeho profesionálne priemyselné zameranie.

Stabilita prevádzky aj pri náročnejšom zaťažení

V800 4T0110 je koncipovaný tak, aby spoľahlivo pracoval aj v náročnejšom pracovnom nasadení. Preťažiteľnosť dosahuje 120 % / 60 s v režime P a 150 % / 60 s v režime G, čo pomáha lepšie zvládať krátkodobé zmeny záťaže a prechodové pracovné stavy. Takáto rezerva je dôležitá všade tam, kde technológia nepracuje v úplne rovnakom režime počas celej prevádzky, ale vyžaduje istú mieru flexibility a prevádzkovej odolnosti.

Dôležité je aj samotné mechanické a elektrické zapojenie. Model používa odporúčaný prierez napájacieho vodiča 4 mm² a odporúčaný istič 32 A. Krytie IP20 predurčuje menič na montáž vo vnútornom prostredí. Pri návrhu inštalácie je vhodné dbať na dobré odvetranie, správne oddelenie silových a riadiacich káblov a kvalitné uzemnenie, aby sa naplno využili jeho prevádzkové a EMC vlastnosti.

Rozmery, rám a montážna pripravenosť

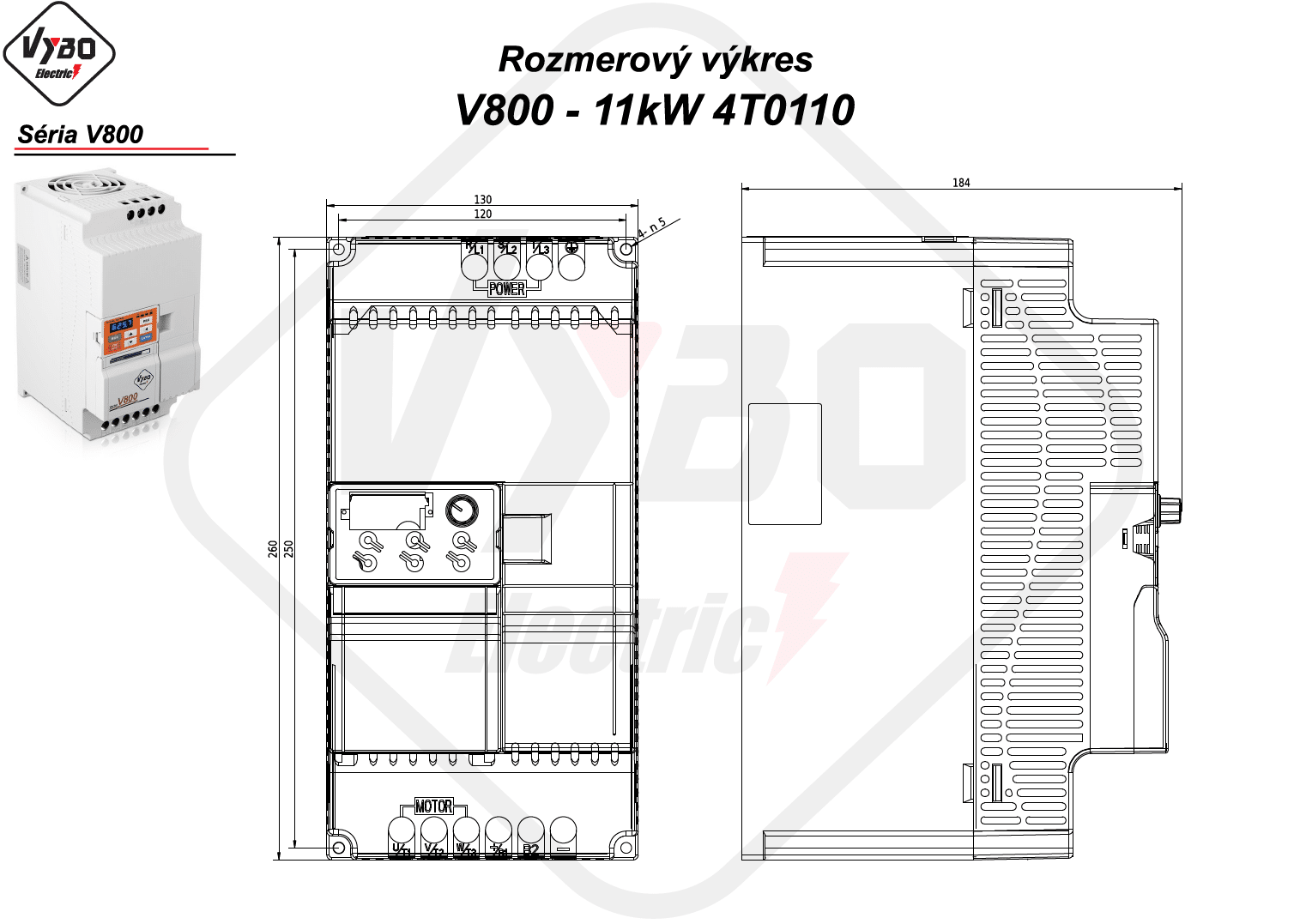

Model patrí do veľkosti C a jeho vonkajšie rozmery sú 130 × 260 × 184 mm. Inštalačné rozmery sú 120 × 250 mm, čo uľahčuje prípravu montážnej plochy v rozvádzači alebo v strojovej skrini. Uťahovací moment je 1,2 až 1,5 Nm. Pri tejto výkonovej triede sú rozmery aj spôsob montáže dôležitou súčasťou návrhu, pretože menič musí byť spoľahlivo zabudovaný tak, aby mal dostatok priestoru na chladenie a stabilnú dlhodobú prevádzku.

Približné výkonové straty dosahujú 0,34 kW a požadovaný prietok chladiaceho vzduchu je 69 m³/hod. Indukčnosť AC reaktora je 0,75 mH a indukčnosť DC reaktora 0,5 mH. Tieto údaje sú dôležité pri technickom návrhu zariadenia, najmä ak sa pripravuje spoľahlivá prevádzka v uzavretých priemyselných skrinkách alebo v systémoch s vyššími nárokmi na teplotnú stabilitu a elektroinštalačnú disciplínu.

Vhodný pre široké spektrum priemyselných aplikácií

V800 4T0110 sa hodí pre výkonnejšie dopravníkové systémy, ventilátorové zostavy, odsávacie technológie, čerpacie jednotky, tlakové aplikácie, miešacie zariadenia, dávkovacie linky, baliace a manipulačné pracoviská, výrobné moduly, servisné technológie, pomocné strojové pohony aj rôzne samostatné priemyselné stroje, kde je potrebné spojiť výkon 11 kW s presným a stabilným riadením. Uplatnenie nachádza najmä tam, kde sa očakáva profesionálna úroveň regulácie, komunikačná pripravenosť a schopnosť pracovať spoľahlivo v každodennom prevádzkovom režime.

Pridanou hodnotou tohto modelu nie je len samotný výkon, ale najmä úroveň celkového technického riešenia. Profesionálna priemyselná rada, integrované vektorové riadenie, pokročilá optimalizácia integrácie, komunikácia MODBUS RTU, procesné funkcie a integrovaná brzdová jednotka vytvárajú z modelu VYBO Electric V800 4T0110 frekvenčný menič pripravený na spoľahlivú a dlhodobú prevádzku v modernom priemyselnom prostredí.
