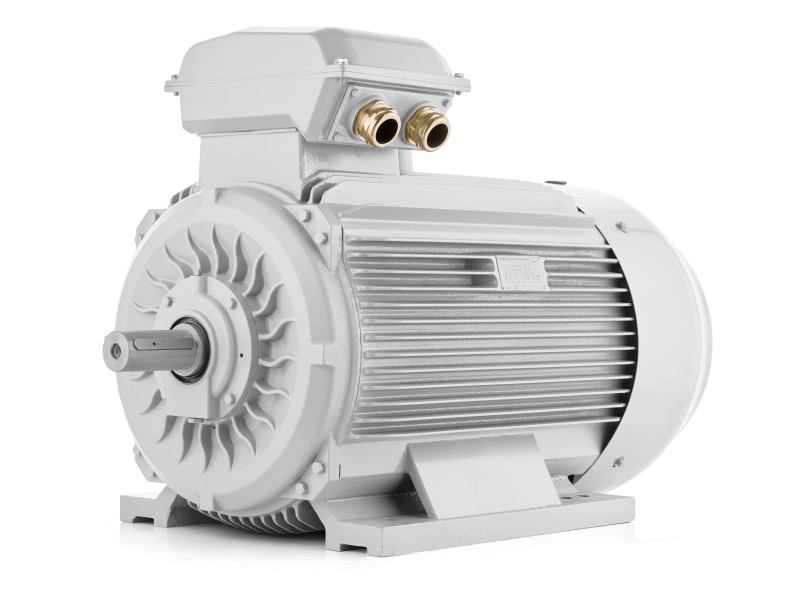

Progresívny elektromotor so zvýšeným výkonom 3LCZ-355M-4, 220kw, 1480ot, 400V/690V

Tento elektromotor je určený pre priemyselné pohony s vysokým vyťažením, kde je kľúčová trvalá prevádzka v režime S1, stabilná rýchlosť a zároveň možnosť zvýšiť výkon bez zásahov do montáže. Progresívny elektromotor IE3 220 kW je nízkonapäťový trojfázový elektromotor na napájanie 400 V a prináša koncept elektromotora so zvýšeným výkonom – vyšší menovitý výkon pri zachovaní montážnych rozmerov IEC v rovnakom ráme. V praxi to zjednodušuje modernizácie aj nové návrhy strojov, keď je obmedzený priestor alebo keď je potrebné udržať existujúce prevodové pomery a pripojovacie miesta. Liatinový rám zvyšuje tuhosť, odolnosť voči vibráciám a podporuje stabilné uloženie rotora, čo je dôležité najmä pri veľkých výkonových triedach. IP55 krytie chráni vnútorné časti proti prachu a striekajúcej vode a IC411 chladenie zabezpečuje spoľahlivý odvod tepla aj pri dlhodobom zaťažení. Keďže ide o 4-pólový elektromotor, je univerzálne použiteľný pre široké spektrum priemyselných strojov; 4-pólový elektromotor sa v praxi osvedčuje ako vyvážené riešenie medzi momentom a otáčkami v triede okolo 1500 ot./min.

Prevádzková účinnosť a liatinová robustnosť – Progresívny elektromotor IE3 220 kW pre vysoké zaťaženie

Progresívny elektromotor IE3 220 kW kombinuje efektivitu IE3 s mechanicky odolným vyhotovením v liatinovom ráme a je navrhnutý tak, aby stabilne pracoval v náročných priemyselných podmienkach. V tejto výkonovej triede sa popri spotrebe energie rieši aj tepelná stabilita, a preto sa v praxi často porovnávajú prístupy efektivity IE3 a IE4; kľúčové však zostáva, aby motor pri trvalom zaťažení držal parametre v režime S1 bez nadmerných teplotných výkyvov. Liatinový rám je robustnejší, lepšie tlmí vibrácie a znižuje citlivosť na mechanické namáhanie v technologických celkoch, kde sa prenášajú dynamické sily do základne. Zosilnené ložiská podporujú dlhú životnosť pri vyššej radiálnej záťaži a pri nepretržitých pracovných cykloch. Zosilnený kryt svorkovnice chráni pripojenie a uľahčuje bezpečné vedenie napájacích káblov, pričom oceľový kryt ventilátora zvyšuje odolnosť proti mechanickému poškodeniu v prevádzke. IP55 krytie je praktické v prašnom prostredí a pri bežnej priemyselnej údržbe okolia stroja, zatiaľ čo IC411 chladenie udržiava stabilný prietok vzduchu a odvod tepla cez rebrovanie aj pri vysokom vyťažení.

Výkonová konfigurácia 220 kW so zvýšenou výkonovou hustotou a stabilným momentom

Koncepcia elektromotora so zvýšeným výkonom znamená vyšší menovitý výkon pri zachovaní montážnych rozmerov IEC, teda bez potreby meniť rám, základňu ani pripojovacie miesta. Zvýšená výkonová hustota je dosiahnutá optimalizáciou aktívnej časti motora – dlhším statorovým a rotorovým paketom (väčší aktívny objem), pričom zostáva zachovaný režim S1 a štandardné IC411 chladenie. Väčšia aktívna dĺžka magnetického obvodu sa prejaví vyšším momentom pri porovnateľných otáčkach, čo zlepšuje využiteľnosť pri rozbehoch aj pri kolísaní technologickej záťaže. Otáčky 1480 ot./min zodpovedajú typickému správaniu 4-pólového elektromotora v sieti 50 Hz, preto sa motor hodí aj na náhrady v existujúcich aplikáciách bez zmeny prevodových pomerov. Vyšší výkon je podporený aj tým, že vinutie a magnetický obvod (stator/rotor) sú optimalizované pre vyššiu zaťažiteľnosť, aby motor spoľahlivo pracoval v dlhodobom režime bez kompromisov v stabilite.

Výhody progresívnej rady: nižšie straty, odolná konštrukcia a prevádzková stabilita

Pri nepretržitej prevádzke má efektivita IE3 priamy dopad na prevádzkové straty a zároveň znižuje tepelné namáhanie vinutia, čo je dôležité pre dlhú životnosť izolácie. IC411 chladenie je osvedčený štandard, ktorý zabezpečuje stabilný odvod tepla cez rebrovanie aj pri vysokom vyťažení a podporuje stabilné parametre v režime S1. Liatinový rám zvyšuje tuhosť a tlmí vibrácie, čím prispieva k presnému uloženiu rotora; zosilnené ložiská zvyšujú odolnosť pri mechanickej záťaži a znižujú riziko predčasného opotrebenia. IP55 krytie chráni motor pred prachom a striekajúcou vodou, čo zvyšuje spoľahlivosť v bežných priemyselných podmienkach. Ako 4-pólový elektromotor je tento typ univerzálne použiteľný naprieč technológiami, ktoré vyžadujú stabilnú rýchlosť a dobre využiteľný moment v triede približne 1500 ot./min.

Vyšší menovitý výkon pri rovnakých IEC rozmeroch bez zásahov do montáže

Praktickým prínosom zvýšeného výkonu je možnosť získať vyšší výkonový stupeň pri zachovaní štandardného rámu a montážnych rozmerov IEC. Dlhší statorový a rotorový paket, optimalizované vinutie a magnetický obvod pre vyššiu zaťažiteľnosť vedú k vyššej výkonovej hustote pri porovnateľných otáčkach, pričom zostáva zachovaný režim S1 a štandardné IC411 chladenie. Robustné vyhotovenie s liatinovým rámom, zosilnenými ložiskami, zosilneným krytom svorkovnice a oceľovým krytom ventilátora zvyšuje prevádzkovú istotu v náročných podmienkach. IP55 krytie dopĺňa ochranu proti bežným vplyvom priemyselného prostredia a napájanie 400 V umožňuje jednoduchú integráciu do štandardných rozvádzačov a ochranných systémov.

Výkon: 220 kW
Otáčky: 1480 ot./min
Typ: 3LCZ-355M-4
Veľkosť rámu: 355 mm
Účinnosť: 96 %
Hmotnosť: 1370 kg

Vhodné aplikácie zahŕňajú veľké procesné čerpadlá, vysokovýkonné odsávacie ventilátory, kompresorové stanice pre stlačený vzduch a pohony miešadiel v procesných prevádzkach.
