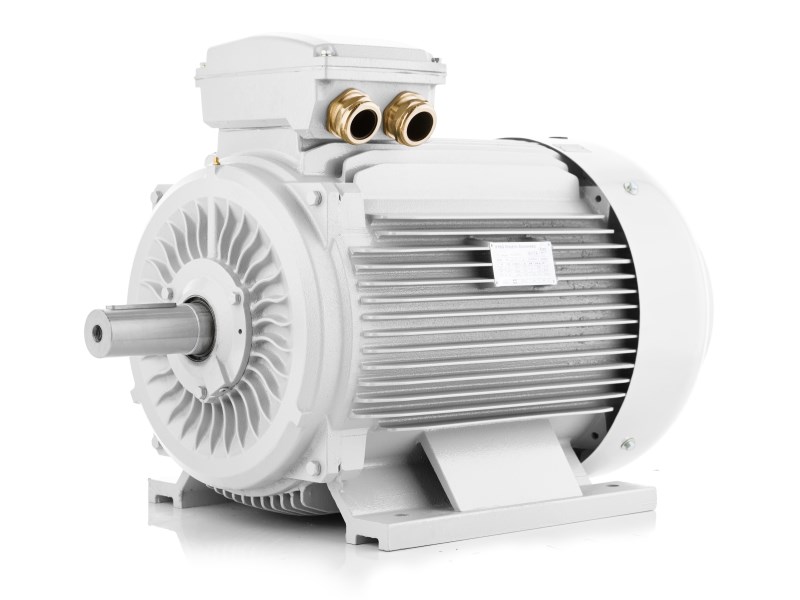

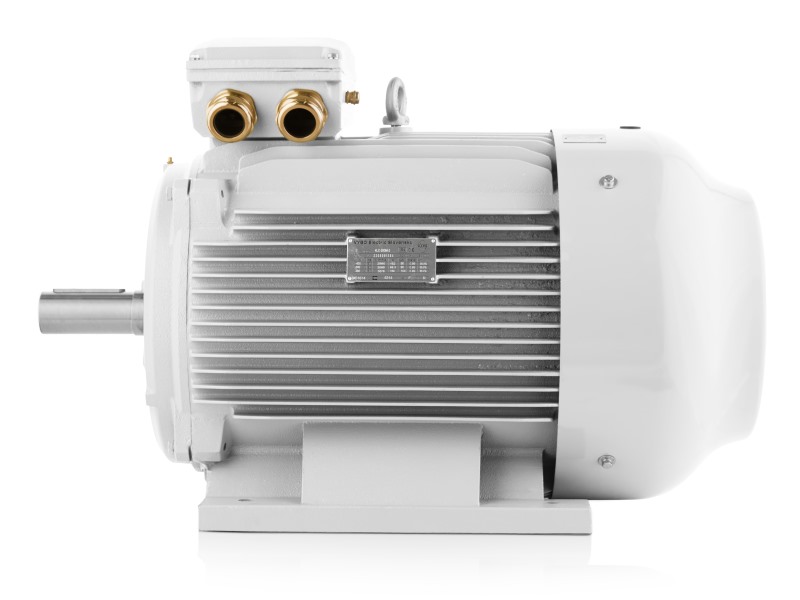

Progresívny elektromotor so zvýšeným výkonom 3LCZ-250M2-4, 90kw, 1475ot, 400V/690V

Verzia 3LCZ s výkonom 90 kW je navrhnutá pre priemyselné pohony, kde je dôležitá vysoká účinnosť, dlhodobá prevádzka v režime S1 a zároveň kompaktné montážne rozmery podľa IEC. Progresívny elektromotor IE3 90 kW je nízkonapäťový elektromotor určený na napájanie 400 V a vďaka koncepcii zvýšeného výkonu poskytuje vyšší menovitý výkon pri zachovaní rovnakého rámu. Tento prístup je praktický pri modernizácii pohonov, keď je potrebné zvýšiť výkon bez prestavby základne, prírubového uchytenia alebo spojky. Liatinový rám zvyšuje tuhosť a odolnosť proti vibráciám, čo je významné pri zariadeniach s vyšším mechanickým namáhaním a pri kontinuálnych prevádzkach. IP55 krytie prirodzene zvyšuje odolnosť v prašnom a vlhkom prostredí a IC411 chladenie zabezpečuje stabilný odvod tepla pri dlhodobom zaťažení. Keďže ide o 4-pólový elektromotor, je univerzálne použiteľný pre široké spektrum strojov, kde sa vyžaduje stabilná rýchlosť a dobrý moment bez extrémnych otáčok.

Optimalizovaná účinnosť a liatinové vyhotovenie – Progresívny elektromotor IE3 90 kW v priemyselnom nasadení

Progresívny elektromotor IE3 90 kW spája efektivitu IE3 s robustným liatinovým rámom a konštrukčnými prvkami zameranými na spoľahlivú prevádzku v náročnejších podmienkach. V praxi sa pri výbere často zvažuje efektivita IE3 a IE4, pričom dôležitým kritériom je zníženie strát, tepelná stabilita a dlhodobá prevádzková istota. Liatinový rám lepšie tlmí vibrácie a zvyšuje tuhosť celej zostavy, čo podporuje stabilné uloženie rotačných častí a priaznivo vplýva na životnosť ložísk. Pri tejto výkonovej triede je výhodou aj zosilnené ložiskové uloženie, ktoré zvyšuje odolnosť voči radiálnym silám a prevádzkovým rázom. Zosilnený kryt svorkovnice lepšie chráni pripojenie napájania a zjednodušuje bezpečné vedenie káblov v priemyselnom prostredí. Oceľový kryt ventilátora zvyšuje mechanickú odolnosť a spolu s IC411 chladením udržiava teploty v rozsahu vhodnom pre režim S1. IP55 krytie poskytuje ochranu proti prachu a striekajúcej vode, čo je dôležité najmä v prevádzkach s nečistotami, aerosólmi alebo pri bežnom technologickom umývaní.

Výkonný 90 kW motor so zvýšenou výkonovou hustotou v štandardnom vyhotovení

Elektromotor so zvýšeným výkonom je konštruovaný tak, aby dosiahol vyšší menovitý výkon pri zachovaní montážnych rozmerov IEC, teda bez zmeny rámu a bez zásahov do zástavbového priestoru. Zvýšená výkonová hustota sa dosahuje optimalizáciou aktívnej časti motora – dlhším statorovým a rotorovým paketom, čím sa zväčší aktívny objem pri zachovaní štandardného chladenia. Väčšia aktívna dĺžka magnetického obvodu prináša vyšší moment pri porovnateľných otáčkach, čo sa uplatní pri rozbehoch aj pri kolísajúcom zaťažení technologického procesu. Otáčky 1475 ot./min zodpovedajú typickej prevádzke 4-pólového elektromotora v sieti 50 Hz, vďaka čomu je vhodný ako univerzálny pohon aj pri náhradách za bežné 4-pólové riešenia bez zmeny prevodových pomerov. Vyšší výkon je podporený aj tým, že vinutie a magnetický obvod (stator/rotor) sú optimalizované pre vyššiu zaťažiteľnosť, pričom zostáva zachovaný režim S1 a IC411 chladenie. Ako nízkonapäťový elektromotor na 400 V je pripravený na integráciu do štandardných rozvádzačov s bežnými ochrannými a spínacími prvkami.

Prínosy progresívnej série: úsporná prevádzka, spoľahlivé chladenie a odolná mechanika

Pri dlhodobej prevádzke sa efektivita IE3 prejavuje znížením elektrických strát, čo má priamy vplyv na spotrebu energie a zároveň znižuje tepelné namáhanie vinutia. Stabilnejšia teplotná bilancia je dôležitá pre životnosť izolácie a prevádzkovú spoľahlivosť pri režime S1. Liatinový rám zvyšuje tuhosť, lepšie tlmí vibrácie a je vhodný pre pohony s vyšším mechanickým namáhaním, napríklad pri remeňových prevodoch alebo v technologických celkoch s premenlivými silami. IP55 krytie chráni motor pred prachom a striekajúcou vodou a IC411 chladenie je osvedčené riešenie na odvod tepla cez rebrovanie aj pri vysokom využití. Keďže ide o 4-pólový elektromotor, jeho univerzálnosť je výhodná pre rôzne stroje, kde sa vyžaduje stabilná rýchlosť a dobrý moment v triede približne 1500 ot./min bez potreby špeciálnych otáčkových kompromisov.

Vyšší menovitý výkon pri zachovaní IEC montáže: rovnaký rám, vyššia využiteľnosť

Pri zvyšovaní výkonu pohonu je rozhodujúce, aby bolo možné zachovať existujúce montážne rozmery a zároveň získať vyšší menovitý výkon bez prestavby mechanickej časti stroja. Koncepcia zvýšeného výkonu využíva dlhší statorový a rotorový paket, optimalizované vinutie a magnetický obvod pre vyššiu zaťažiteľnosť, čo vedie k vyššej výkonovej hustote pri zachovaní režimu S1 a štandardného IC411 chladenia. Robustnosť podporuje liatinový rám, zosilnené ložiská, zosilnený kryt svorkovnice a oceľový kryt ventilátora, čo je prínosné v priemyselných podmienkach s vibráciami alebo s vyšším rizikom mechanického namáhania. IP55 krytie dopĺňa ochranu pre bežné prevádzkové vplyvy a napájanie 400 V umožňuje jednoduché začlenenie do štandardnej elektrickej infraštruktúry.

Výkon: 90 kW
Otáčky: 1475 ot./min
Typ: 3LCZ-250M2-4
Veľkosť rámu: 250 mm
Účinnosť: 95,2 %
Hmotnosť: 440 kg

Typické aplikácie zahŕňajú veľkokapacitné ventilátory, procesné čerpadlá, skrutkové kompresorové jednotky a pohony dopravníkov v nepretržitých výrobných linkách.
