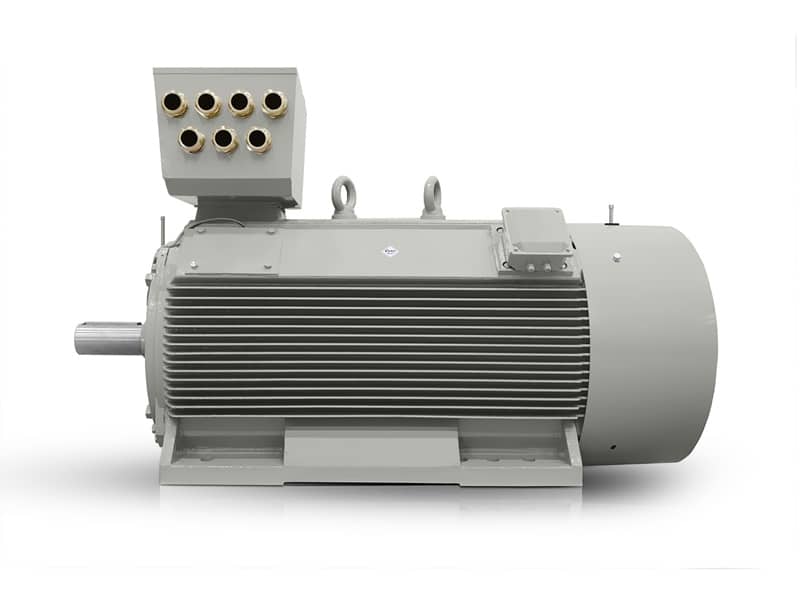

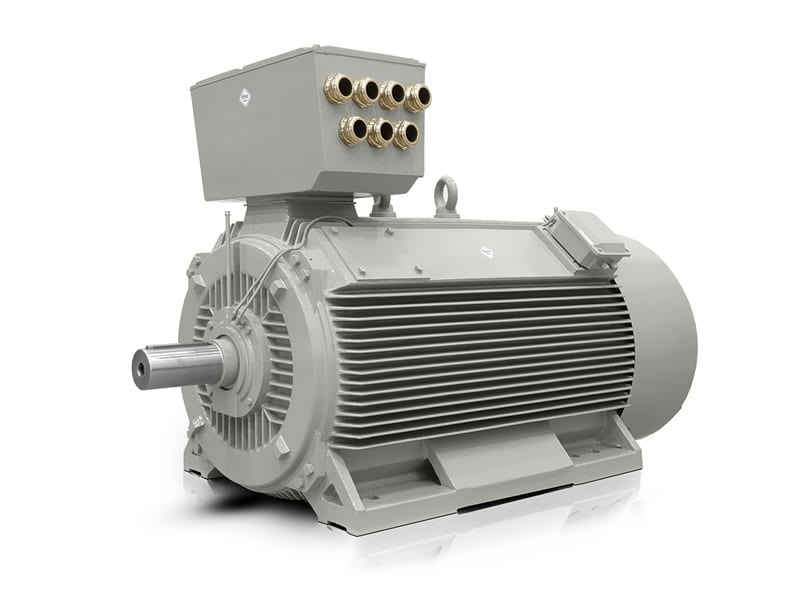

Typ elektromotora: H17RL-560X2-10 800KW 400V/690V 50HZ
| Všeobecné dáta | |
| Typ | H17RL 560X2-10 |
| Rám (mm) | 560 |
| Elektrické dáta | |
| Výkon (kW) | 800 |
| Menovitý prúd 400 V (A) | – |
| Menovitý prúd 690 V (A) | 877 |
| Rýchlosť (rpm) | 595 |
| Frekvencia (Hz) | 50 |
| Póly | 10 |
| Napätie (V) | 400/690 |
| Menovitý krútiaci moment (Nm) | 12840 |
| Pripojenie | D/Y |
| Tmax/Tn (%) | 200 |
| Tst/Tn (%) | 100 |
| Ist/In (%) | 600 |
| Externá rozbehová zotrvačnosť (kg*m2) | 1310 |
| Moment zotrvačnosti GD2 (kg*m2) | – |
| Výkonnosť | |
| Efektívnosť (%) | 95,7 |
| Účinník (100%) | 0,8 |
| Príslušenstvo | |
| 6 x PT100 vo vinutí | |
| 1 x PT100 v NDE ložisku | |
| 1 x PT100 v DE ložisku | |
| Antikondenzačný ohrievač 230V | |
| 3 x PTC termistor | |
| Normy | |
| Štandard: špecifikácia | IEC60034-1 |
| Štandard: test | IEC60034-2 |
| Štandard: hluk | IEC60034-9 |
| Štandard: vibrácie | IEC60034-14 |
| Podmienky prostredia | |
| Teplota okolia (°C) | -20 až +40 (-30, +50, +60 voliteľné) |
| Inštalačná nadmorská výška | do 1000 m |
| Mechanické dáta | |
| Izolačná trieda | F |
| Zvýšenie teploty (oteplenie) | B |
| Inštalácia | IM B3 (iné dizajny na vyžiadanie) |
| Prevádzkový režim | S1 |
| Trieda ochrany | IP55 |
| Typ chladenia | IC411 |
| Približná hmotnosť | 8200 kg |
| Vibrácie (mm/s) | 2.8 |
| Smer rotácie | Oba |
| Štartovanie | DOL, VFD alebo softštartér |
| Typ zataženia | Parabolická alebo lineárna krivka |
| Farba | RAL7030 |
| Odtieň laku | lesklý |
| Klietka rotora | Medená pásovina |
| Typ svorkovnice | VYBO CB2-LV |
| Dáta o ložiskách | |
| Ložiská DE/NDE | Na vyžiadanie/Na vyžiadanie |
| Mazivo | Na vyžiadanie |
Dlhý popis produktu
H17RL 560X2-10 predstavuje 10-pólový elektromotor s vysokou hustotou výkonu pre linky, kde rozhoduje stabilný záber, presná prevádzka a dlhodobá odolnosť pri nepretržitom nasadení. Ako trojfázový elektromotor je navrhnutý pre veľké technologické celky, v ktorých má výkon v ráde stoviek kilowattov zostať využiteľný aj v obmedzenom priestore.
Asynchrónny elektromotor s klietkovým rotorom v tomto vyhotovení využíva medenú pásovinu v rotore, čo podporuje rozbeh aj zaťažiteľnosť v aplikáciách s vyššou dynamikou. Robustná liatinová konštrukcia pomáha udržať mechanickú tuhosť pri vibračnom namáhaní, čo je dôležité pri drvičoch, dopravníkoch, čerpadlách, kompresoroch aj miešacích technológiách. Energetická efektívnosť 95,7 % znižuje straty pri dlhých prevádzkových cykloch.
10-pólový elektromotor pre pohony s nízkymi otáčkami a vysokým krútiacim momentom
Menovité otáčky 595 ot./min a krútiaci moment 12840 Nm podporujú priame zapojenie do procesov, kde sa vyžaduje pomalší, ale plynulý chod bez zbytočného radenia prevodov. Pomer zvratového momentu 200 % dáva rezervu pri rozbehu záťaže a pri prechodových stavoch. Pri výrobe valcovaných profilov, prevádzke lomových drvičov, trakcii pásových dopravníkov, pohone miešadiel kalov, pohone miešadiel betónu, cementárskom podávači, bubnovom sitovaní, čerpaní technologickej vody, ventilátoroch spaľovacích liniek, extrakčných ventilátoroch, mlynoch na biomasy a pohone sušiacich bubnov sa táto charakteristika prejaví vo vyrovnanom chode.
Robustná liatinová kostra pre dlhú životnosť v nepretržitej prevádzke
Liatinová kostra zvyšuje odolnosť voči mechanickým rázom a pomáha udržať geometriu motora pri dlhodobom zaťažení. Pri prevádzkach s častými zmenami režimu je to dôležitý prvok pre stabilitu uloženia, presnosť vyváženia a menšie nároky na zásahy počas servisných odstávok. V spojení s izolačnou triedou F a nárastom teploty B dostáva prevádzkovateľ motor vhodný pre náročné výrobné cykly, kde je potrebná spoľahlivá tepelná rezerva.
- Výkon 800 kW pomáha pokryť veľké procesné zaťaženia bez nutnosti kompromisov v konštrukcii pohonu.
- Veľkosť rámu 560 mm umožňuje využiť kompaktný výkon aj v technologických celkoch s obmedzeným priestorom.
- Možnosť voľby frekvencie uľahčuje nasadenie aj v projektoch, kde je potrebná prevádzka pre 60 Hz sústavy.
- Menovitý prúd 877 A pri 690 V podporuje návrh rozvádzačov a ochranných prvkov pre priemyselné napájanie.
- Vysoká hmotnosť a pevná konštrukcia prispievajú k stabilite pri vibráciách a dynamickom zaťažení.
Vybavenie, ktoré uľahčí diagnostiku a servis
V každom motorovom uzle je dôležitá kontrola teploty a ochrana počas rozbehov, preto je toto vyhotovenie vhodné aj pre projekty s požiadavkou na sledovanie stavu vinutia a ložísk. V praxi to pomáha servisným tímom rýchlejšie vyhodnotiť prevádzkové odchýlky a plánovať odstávky podľa skutočného stavu stroja. V tejto konfigurácii je riešenie dodávané cez overený výrobca a distribútor VYBO Electric, čo uľahčuje štandardizáciu v rámci OEM aj veľkých fabrík.
Asynchrónny elektromotor s klietkovým rotorom pre OEM projekty a veľké fabriky
Tento asynchrónny elektromotor s klietkovým rotorom je vhodný pre projektantov, ktorí potrebujú spojiť výkon, servisnú dostupnosť a jednoduchšie začlenenie do existujúcich výrobných celkov. Pri návrhu pohonu sa dobre uplatní v centrálnych technológiách, kde rozhoduje kontinuita procesu a predvídateľné správanie pri spúšťaní aj pri ustálenej záťaži. H17RL 560X2-10 je riešenie pre prevádzky, ktoré potrebujú spoľahlivý základ pre dlhodobú výrobnú disciplínu.
