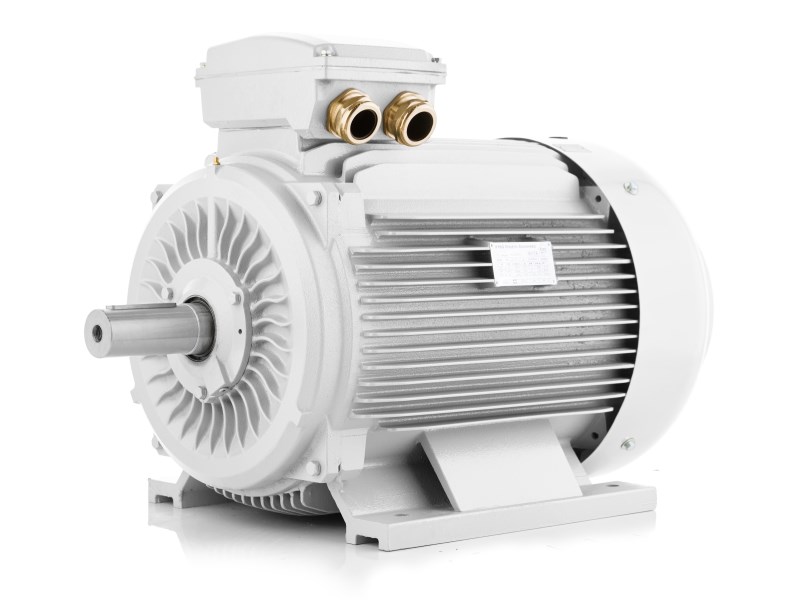

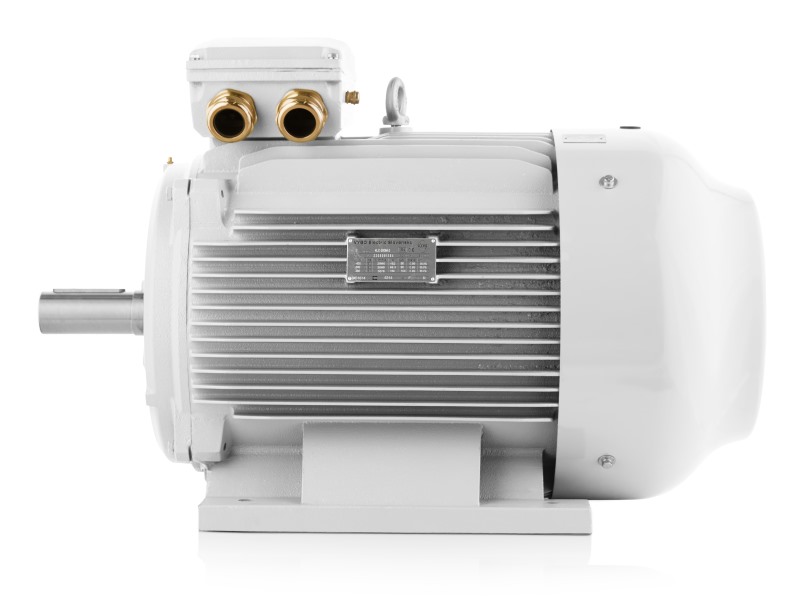

Dátový list pre trojfázové elektromotory
Typ elektromotoru: 5LC-280S-2, 75 kW
| Všeobecné dáta |
| Typ |
5LC-280S-2 |
| Rám (mm) |
280 |
| Elektrické dáta |
| Výkon (kW) |
75 |
| Menovitý prúd 400 V (A) |
132,7 |
| Menovitý prúd 690 V (A) |
76,9 |
| Rýchlosť (rpm) |
2985 |
| Frekvencia (Hz) |
50 |
| Póly |
2 |
| Napätie (V) |
400/690 |
| Pripojenie |
△/Y |
| Zvratový moment (maximálny) |
2,3 |
| Moment nakrátko |
1,8 |
| Prúd nakrátko |
8,5 |
| Zotrvačnosť rotora (kg/m2) |
1,15076 |
| Výkonnost |
| Efektívnosť (100%) |
96,5 |
| Účinník (100%) |
0,89 |
| Príslušenstvo |
| 3 x PTC termistor |
| Normy |
| Štandard: špecifikácia |
IEC60034-1 |
| Štandard: test |
IEC60034-2 |
| Štandard: hluk |
IEC60034-9 |
| Štandard: vibrácie |
IEC60034-14 |
| Podmienky prostredia |
| Teplota okolia (°C) |
-20 až +40 (-30, +50, +60 voliteľné) |
| Inštalačná nadmorská výška |
do 1000 m |
| Mechanické dáta |
| Zvýšenie teploty |
B |
| Inštalácia |
IM B (Na vyžiadanie) |
| Zaťaženie |
S1 (S2, S3, S4 – S9 voliteľné) |
| Trieda ochrany |
IP55 |
| Izolačná trieda |
F |
| Typ chladenia |
IC411 |
| Hmotnosť balenia (kg) |
568,7 |
| Rozmery balenia (mm) |
1102*652*846 |
| Vibrácie (mm/s) |
2.8 |
| Smer rotácie |
Oba |
| Štartovanie |
DOL, VFD, softštartér |
| Typ zataženia |
Parabolická alebo lineárna krivka |
| Káblové priechodky |
2-M63X1.5 |
| Dáta o ložiskách |
| Ložiská DE/NDE |
6314-C3/6314-C3 |
| Mazivo |
Lithiový základ č.2 (teplotná trieda) |
Dátový list pre elektromotor značky VYBO Electric a.s. je vytvorený podla našich štandardných elektromotorov na základe všetkých platných noriem IEC. Pri špeciálnych požiadavkách nás kontaktujte – vieme upraviť ľubovoľný parameter.
Tento nízkonapäťový elektromotor je určený pre výkonové priemyselné pohony, ktoré potrebujú rýchlobežný charakter, vysokú účinnosť a mechanickú odolnosť pri dlhodobom zaťažení. Elektromotor IE5 75 kW je vhodný pre technologické zariadenia s vysokými nárokmi na stabilnú rýchlosť a prevádzkovú dostupnosť, pričom super ultra prémiová efektivita triedy IE5 znižuje straty a pomáha udržiavať priaznivý tepelný režim aj pri intenzívnom chode. Ako 2-pólový elektromotor dosahuje menovité otáčky 2985 ot./min, takže je predurčený pre aplikácie, kde vysoké otáčky významne ovplyvňujú výkon pracovného orgánu. Liatinový rám je robustnejší, zvyšuje tuhosť zostavy a prispieva k tlmeniu vibrácií pri rýchlobežnej prevádzke, čo je dôležité pre stabilitu uloženia a dlhú životnosť. Motor je napájaný 400 V, čím je kompatibilný so štandardnými trojfázovými priemyselnými rozvodmi.
Ultra účinnosť IE5 pri 75 kW, liatinový rám, IC411 chladenie, IP55 krytie a napájanie 400 V
Elektromotor IE5 75 kW je konštruovaný pre prevádzky, kde má účinnosť zásadný vplyv na spotrebu, teplotnú stabilitu a celkovú prevádzkovú ekonomiku. Efektivita IE5 znižuje elektrické straty, čím obmedzuje tvorbu odpadového tepla a podporuje stabilné prevádzkové parametre pri dlhom chode a vyššom zaťažení. Mechanická konštrukcia je postavená na liatinovom ráme, ktorý je robustnejší, lepšie odoláva mechanickému namáhaniu a zároveň zlepšuje tlmenie vibrácií; pri rýchlobežných agregátoch to podporuje presnú geometriu uloženia rotora a stabilnú kultúru chodu. Motor má zosilnené ložiská pre vyššiu prevádzkovú istotu pri radiálnych aj axiálnych silách, zosilnený kryt svorkovnice pre odolné pripojenie a bezpečné vedenie káblov a oceľový kryt ventilátora, ktorý zvyšuje mechanickú odolnosť ventilácie v priemyselných podmienkach. IC411 chladenie využíva vlastný ventilátor a usmernené prúdenie vzduchu po rebrovaní, aby sa teplo spoľahlivo odvádzalo aj pri vyššom tepelnom zaťažení. IP55 krytie chráni vnútorné časti pred prachom a striekajúcou vodou, čím zvyšuje spoľahlivosť v prevádzkach, kde nie je možné garantovať úplne čisté prostredie.
Výkonný nízkonapäťový trojfázový IE5 motor 75 kW – 2-pólové riešenie pre vysoké otáčky
Tento 2-pólový elektromotor je určený pre rýchlobežné aplikácie, ktoré potrebujú vysokú rýchlosť a stabilné otáčky pri prenose výkonu do pracovného stroja. Menovitých 2985 ot./min zodpovedá procesom, kde výkon zariadenia priamo závisí od rýchlosti rotácie, napríklad pri veľkokapacitných ventilátoroch, výkonných dúchadlách alebo jednotkách s nárokmi na vysoký prietok a tlak. Dvojpólové motory sú ideálne pre aplikácie s vysokými otáčkami a výkonom, pretože umožňujú rýchlobežný charakter pri efektívnom prenose energie a pri správnom dimenzovaní poskytujú stabilný chod v ustálenom režime. Trojfázové napájanie 400 V uľahčuje integráciu do priemyselných rozvádzačov, vrátane typických riešení spínania a istenia. Liatinový rám spolu so zosilnenými ložiskami zvyšuje stabilitu uloženia rotora pri rýchlobežnej prevádzke, znižuje riziko vibrácií a prispieva k dlhodobej mechanickej istote pri vysokom výkone.
IE5 elektromotor so super ultra prémiovou efektivitou pre spoľahlivý chod pri 2985 ot./min a nízke straty
Super ultra prémiová efektivita triedy IE5 je pri výkone 75 kW rozhodujúca z hľadiska spotreby aj teplotného namáhania, pretože zníženie strát zlepšuje energetickú bilanciu a stabilitu pri dlhodobom zaťažení. IC411 chladenie podporuje účinný odvod tepla vlastným ventilátorom, čím pomáha udržiavať stabilné teploty vinutia a ložiskových uzlov aj pri intenzívnej prevádzke. IP55 krytie znižuje citlivosť na prašnosť a striekajúcu vodu a prispieva k prevádzkovej istote v priemyselných podmienkach. Zosilnený kryt svorkovnice zvyšuje odolnosť pripojenia, oceľový kryt ventilátora chráni ventiláciu a zosilnené ložiská sú prínosom pre rýchlobežný režim, keďže 2-pólový elektromotor pracuje s vysokými otáčkami 2985 ot./min a kladie vyššie nároky na kvalitu uloženia. Výsledkom je rýchlobežný pohon vhodný pre aplikácie s vysokými otáčkami a výkonom, kde sa vyžaduje stabilná rýchlosť, nízke straty a dlhodobá spoľahlivosť.
Výkon: 75 kW
Otáčky: 2985 ot./min
Typ: 5LC-280S-2
Veľkosť rámu: 280 mm
Účinnosť: 96,5 %
Hmotnosť: 568,7 kg
VYBO Electric IE5 elektromotory sú skladom a pripravené na rýchlu expedíciu
Model 5LC-280S-2 je pripravený pre prevádzky, ktoré požadujú vysoký výkon, rýchlobežný charakter a efektivitu IE5 v odolnom priemyselnom vyhotovení. Liatinový rám poskytuje robustnejšiu konštrukciu a lepšie tlmenie vibrácií pri vysokých otáčkach, zosilnené ložiská zvyšujú prevádzkovú istotu pri dlhom chode a zosilnený kryt svorkovnice podporuje bezpečné pripojenie v rozvádzači. Oceľový kryt ventilátora zlepšuje mechanickú odolnosť ventilácie, IC411 chladenie stabilizuje tepelný režim pri záťaži a IP55 krytie zvyšuje odolnosť voči prachu a striekajúcej vode. Napájanie 400 V umožňuje jednoduché začlenenie do štandardných trojfázových rozvodov a tento 2-pólový elektromotor je ideálny pre aplikácie s vysokými otáčkami a výkonom, kde sa vyžaduje super ultra prémiová efektivita triedy IE5 a stabilná rýchlosť okolo 2985 ot./min. Typické použitie zahŕňa veľké procesné ventilátory, priemyselné kompresorové stanice, dúchadlá pre technologické linky a čerpacie agregáty s vysokým prietokom.
